F-55A FCC 500MHz电流探头

产品型号: F-55A
产品分类: 电流探头-监视
产品品牌: FCC

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

F-55A 是由美国FCC 公司生产并授权由深圳EUTTEST代理销售的500MHz电流探头。这个电流探头采用夹钳设计,外径71mm,内径为32mm,传输阻抗为0.1Ω,测试频率覆盖 100 kHz到500 MHz。可以用这个探头在EMC实验室和现场测试传导发射干扰信号,能够测量上升时间为800皮秒、脉宽为3微秒的瞬变脉冲信号。

技术参数:

<<<<提醒:左右滑动表格>>>>
电流探头型号F-55A
生产厂家FCC
代理商EUTTEST
可用频率范围1kHz-500MHz
内部环直径:32mm
外部环直径:71mm
高度:19 mm
典型值 ZtΩ:0.1Ω

用50Ω+j0Ω负载阻抗校准探头。

典型值dBΩ:-20Ω
连接器:Type-N,N母,50欧姆
插入阻抗:<1欧姆
附加并联电容大小:<1.5 pf
额定功率电流值:350 A (DC – 400 Hz);
脉冲峰值电流100A;

取决于脉冲宽度和脉冲重复率。

磁场的屏蔽效果:10 kHz – 400 MHz: >42 dB isolaton
电场的屏蔽效果:10 kHz – 400 MHz: > 45 dB isolation
定向影响:10 kHz – 30 MHz: < 1.0 dB,30 MHz –400 MHz: < 2.5 dB
可搭配的校准测试夹具:FCC-MPCF-3-32/71/19
<<<<提醒:左右滑动表格>>>>

技术参数相关曲线图:

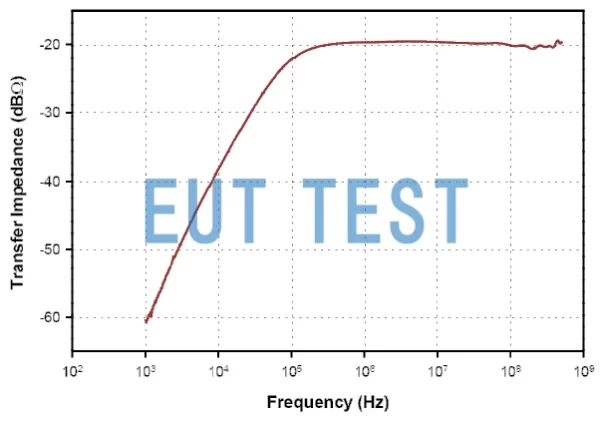

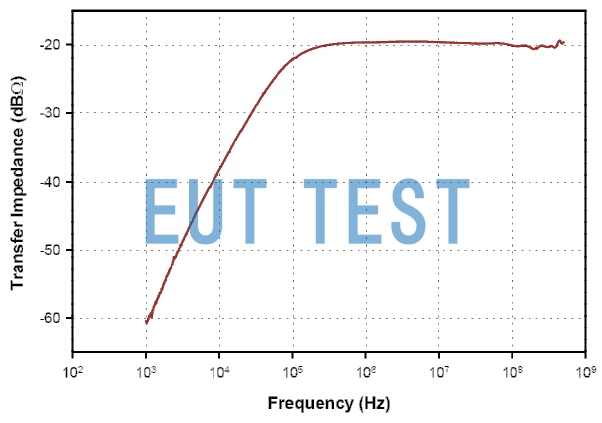

F-55A 的传输阻抗曲线图

传输阻抗曲线图
