F-52B FCC CISPR25测试电流探头

产品型号: F-52B
产品分类: 电流探头-监视
产品品牌: FCC

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

F-52B 是由美国 FCC – Fischer Custom Communications, Inc.  公司生产并授权由深圳 EUTTEST 代理销售的CISPR25测试电流探头,这个探头用于监视射频干扰电流,可以测量 10kHz-400MHz 频率范围内的射频电流,在 DC-400Hz 频率时,可以承受 200A 的样品工作电流而不改变传输阻抗, 探头测试的射频电流将通过同轴电缆反馈到外部EMI接收机或频谱仪显示。此探头是 F-52 的最新替代产品, F-52 已停产。

满足测试标准:

此探头设计用于 CISPR25 标准规定的汽车电子零部件相关产品及被测物的电源线和信号线的EMI 干扰信号测试,测试人员开展 CE 测试或 BCI 测试都可以使用此探头进行电流监视。另外还可以用于 CISPR32 , DO160-SECTION21 等测试标准要求的传导干扰发射测试。

技术参数:

<<<<提醒:左右滑动表格>>>>
电流探头型号F-52B
生产厂家美国FCC
代理商深圳EUTTEST
可用频率范围10kHz-400MHz
内部环直径:40mm
外部环直径:80mm
高度:19 mm
典型值 ZtΩ:4.5
典型值dBΩ:13
连接器:Type-N,N母,50欧姆
插入阻抗:<1欧姆
附加并联电容大小:<1.5 pf
额定功率电流值:200 A (DC – 400 Hz)
磁场的屏蔽效果:10 kHz – 400 MHz: >42 dB isolaton
电场的屏蔽效果:10 kHz – 400 MHz: > 45 dB isolation
定向影响:10 kHz – 30 MHz: < 1.0 dB,30 MHz –400 MHz: < 2.5 dB
可搭配的校准测试夹具:FCC-MPCF-2-32-40/71/19
<<<<提醒:左右滑动表格>>>>

技术参数相关曲线图:

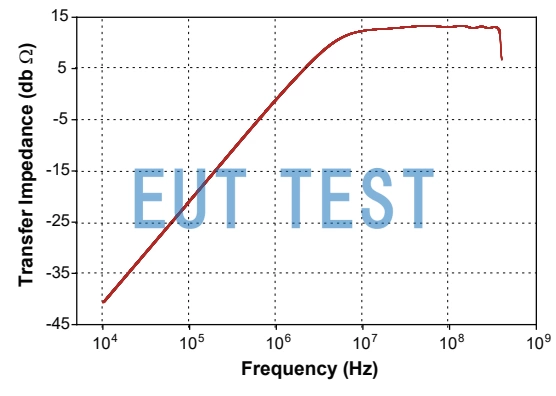

FCC F-52B 的传输阻抗曲线图

传输阻抗曲线图

交货期:

我公司代理销售 FCC 公司所有电流探头,根据进口经验, 这个探头的交货周期一般在6-8周,请根据测试需求尽快联系我们采购,合理安排采购时间。

发货装箱清单:

以下是标配的装修清单,请收到货物后按下列清单清点:

  • 电流探头主机一台;
  • 说明书一本;
  • 出厂校准数据一份;
  • 硬质塑料箱一个;
