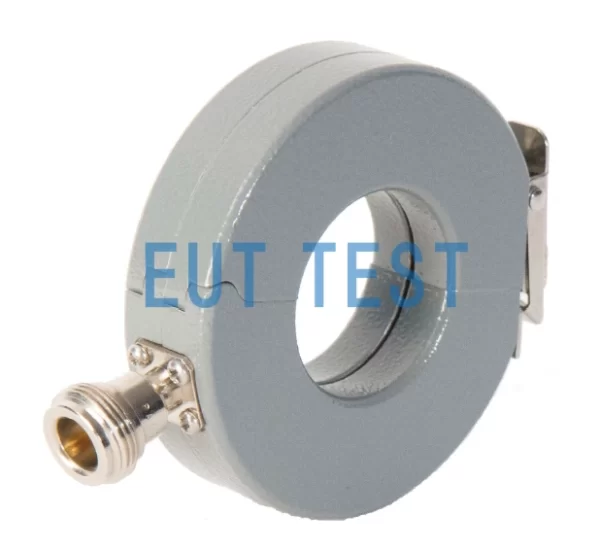

F-33-2 的简介:
F-33-2 是由美国FCC(Fischer Custom Communications, Inc.)生产并授权由深圳EUTTEST代理销售的监视电流探头。 F-33-2 可用于EMC实验室和大型EUT样品现场测试。该探头的可用频率范围为1 kHz–250 MHz。典型的校准曲线如校准图片所示。该探针的外径很小,约为71mm,内径为32mm。
F-33-2 的主要技术参数:
可用频率范围: 1kHz-250MHz;
内部环直径: 32 mm;外部环直径: 71 mm;;
高度: 19mm;
典型值 ZtΩ(1): 1;
典型值dBΩ: 0;
连接器: Type-N,N母,50欧姆;
额定功率电流值: 100 A (DC – 400 Hz);
RF(CW连续波):2A;
峰值脉冲电流(2):50A;
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
F-33-2 可搭配的校准测试夹具:FCC-MPCF-3-32/71/19
F-33-2 的装箱清单:
F-33-2 一个;说明书一本;
出厂校准数据一份;硬质塑料箱一个;

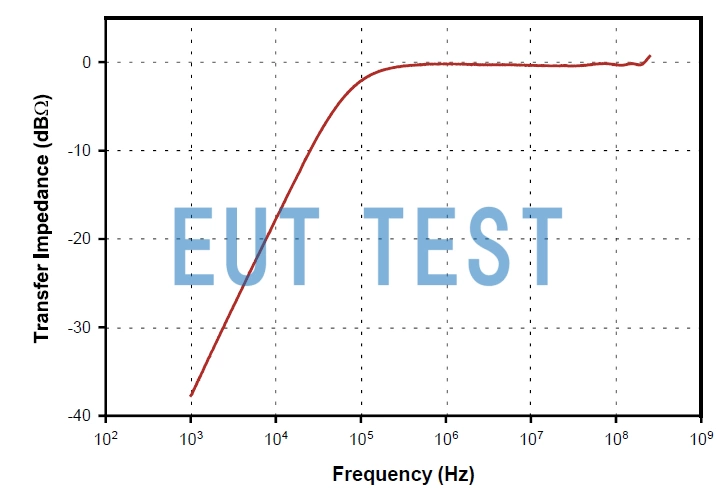

FCC F-33-2 的传输阻抗曲线图:
(用于测试修正,使用方法联系EUTTEST获得更多信息)
FCC:产品规格如有变更,恕不另行通知。
