简介:

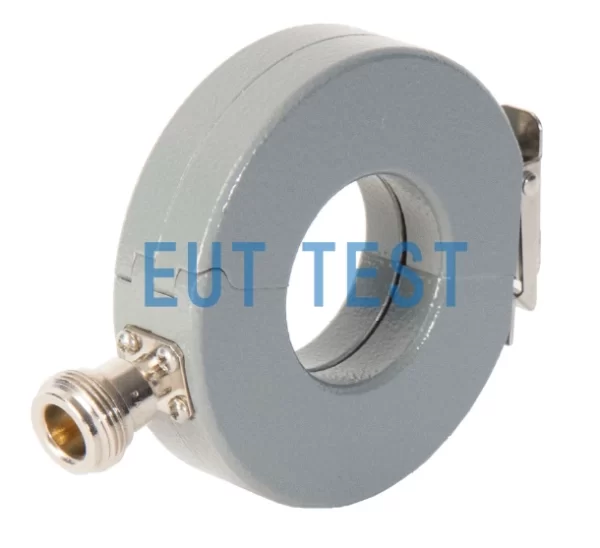

F-33-1 由美国 FCC 公司生产并授权 EUTTEST 在中国销售,它用于实验室和现场测试,该探针的外径很小,约为71mm,内径为32mm。在70 kHz至250 MHz的频率范围内,此探头 的典型传输阻抗为15 dB(±2 dB),射频电流范围为10安培连续波和100安培峰值,占空比为0.1,一次电源线的最大电流为100安培(从直流到400赫兹)。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | F-33-1 |
产品名称 | 500kHz电流探头 |
制造商 | 美国FCC |
代理商 | 深圳EUTTEST |
可用频率范围 | 10kHz-250MHz |
内部环直径 | 32 mm |
外部环直径 | 71 mm |
高度 | 19 mm |
典型值 ZtΩ | 6.3 |
典型值dBΩ | 16 |
连接器 | N母,50欧姆 |
工频电流 | 100 A (DC – 400 Hz) |
连续波电流 | 2A |
峰值脉冲电流 | 50A 1: 用50Ω+j0Ω负载阻抗校准探头。 2: 取决于脉冲宽度和脉冲重复率。 |
可选的校准夹具 | FCC-MPCF-3-32/71/19 |
装箱清单 | 探头一台; 说明书一本; 出厂校准数据一份; 硬质塑料箱一个; |

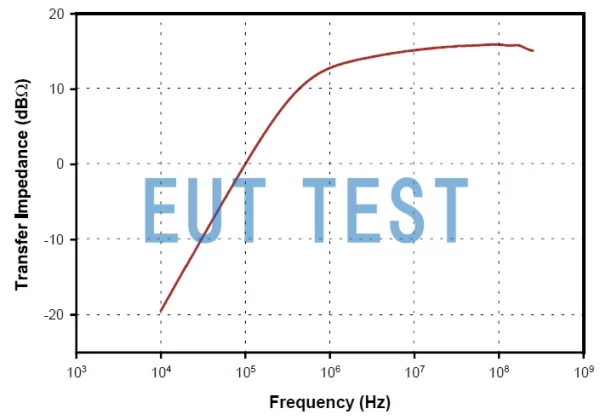

传输阻抗曲线图
FCC:产品规格如有变更,恕不另行通知。
