简介:

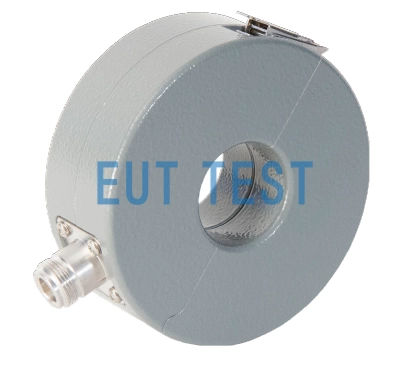

F-200921-1005-1 是由美国 FCC- Fischer Custom Communications Inc 厂家授权由深圳 EUTTEST 代理销售的750MHz电流监视探头。该探头可以通过打开侧面的卡扣并钳在被测线缆上,EUT会延电源线或信号线向外传播共模电流骚扰信号,此时就可以使用这个探头在1 kHz-750 MHz的频率范围内测试传导干扰信号分量。
技术参数:
监视探头型号 | F-200921-1005-1 |
生产厂家 | 美国 FCC |
国内授权代理商 | 深圳EUTTEST |
频率 | 1kHz-750MHz |
内环直径 | 40mm |
外环直径 | 98mm |
高度 | 38mm |
传输阻抗 ZtΩ | 1.77 Ω |
传输阻抗 dBΩ | 5 dBΩ |
连接器 | N |
DC-400Hz 可通过电流 | 500A |
RF 连续波可通过电流 | 3A |
Pulse 脉冲信号电流 | 100A |
校准夹具 | FCC-MPCF-2-32-40/98/38 |

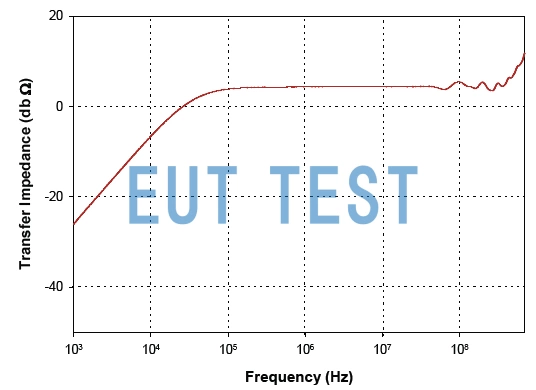

传输阻抗曲线图:

传输阻抗曲线图
我们还提供以下FCC 公司的 200921 序列探头,请根据以下主要参数差别选择合适的测试仪器:
- F-200921-1005-2 ; 10kHz-400MHz ; ZtΩ=1Ω ; 最大工作电流:500A;
