简介:

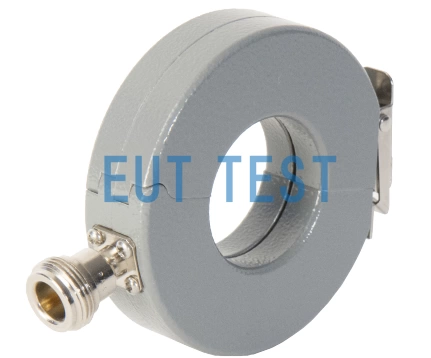

F-170710-1005-1 是由美国FCC(Fischer Custom Communications, Inc.)生产并授权由深圳EUTTEST代理销售的EMI监视电流探头。 F-170710-1005-1 可用于测试标准:MIL Std 461F CS114、MIL-Std 461F CS115、MIL-Std 461F CS116、DO-160第section 20节和CISPR 32。
符合标准:

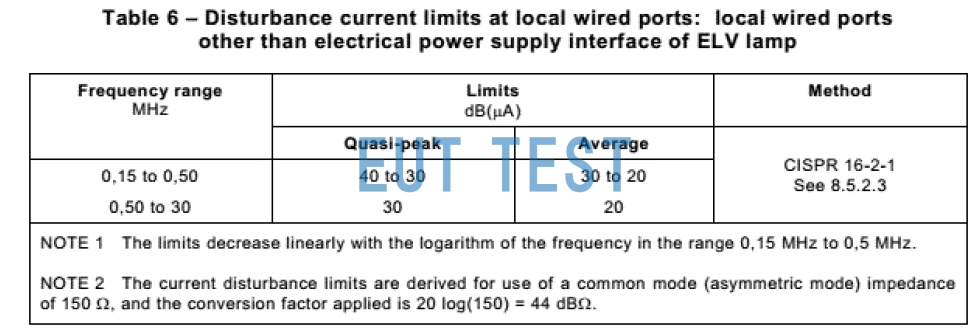

F-170710-1005-1 和 F-170705-1005-1 一样可以用于测试CISPR15-2018的互联线缆上的电流限值150kHz-30MHz, F-170710-1005-1 的可测EUT电流更小,价格更便宜,报价请联系EUTTEST咨询。关于CISPR15的标准测试内容,详见CISPR15标准Table 6 – Disturbance current limits at local wired ports: local wired portsother than electrical power supply interface of ELV lamp
F-170710-1005-1 还可以用于测试CISPR32、GJB151B-2013标准,详情联系我们获得更多信息。
两种探头的差异:
F-170705-1005-1 可以通过大电流750A(DC-400Hz),且可以同时测试67mm的线缆,价格昂贵。
F-170710-1005-1 可以通过电流50A(DC-400Hz),且可以同时测试32mm的线缆,(本产品)
F-170710-1005-1 的主要技术参数:
内部环直径: 32mm
外部环直径: 71mm
高度: 19mm;
典型值 ZtΩ(1):0.35;
典型值dBΩ: -9 ;
连接器: N,50欧姆;
额定功率电流值:50A (DC – 400 Hz);
RF(CW连续波):2A;
峰值脉冲电流(2):100A;
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
F-170710-1005-1 校准夹具:
FCC-MPCF-3-32/71/19

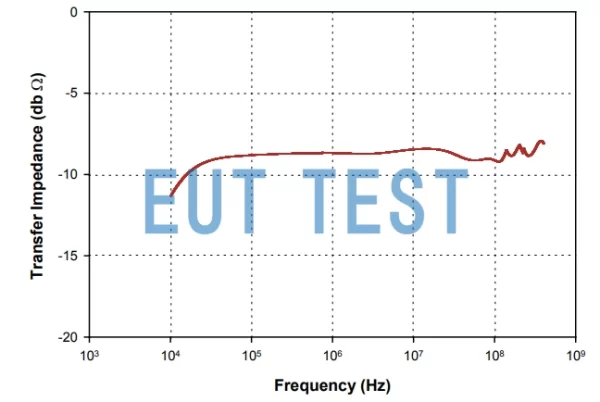

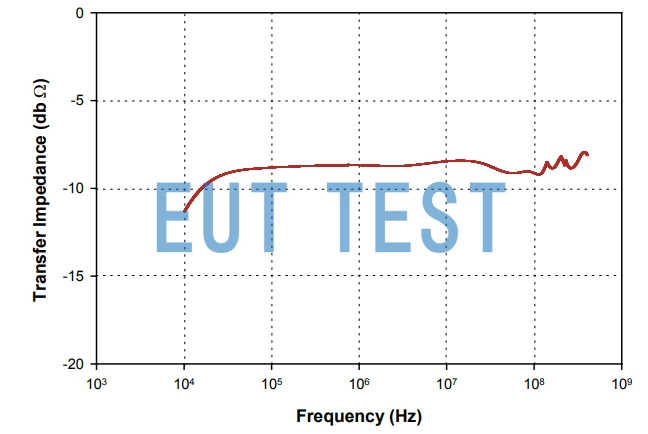

F-170710-1005-1 传输阻抗曲线图
