简介:

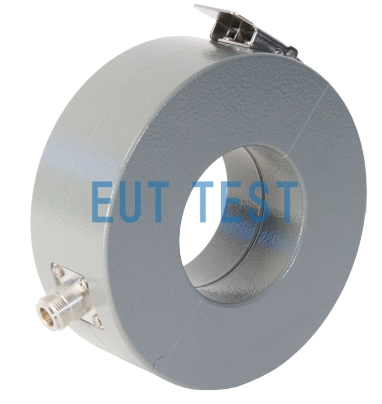

F-170705-1005-1 是由美国FCC(Fischer Custom Communications, Inc.)生产并授权由深圳EUTTEST代理销售的EMI监视电流探头。 F-170705-1005-1 的可用频率范围为100 kHz–30 MHz。一次电源电流为750安培DC–400赫兹和100安培脉冲不会改变传输阻抗。
符合标准:

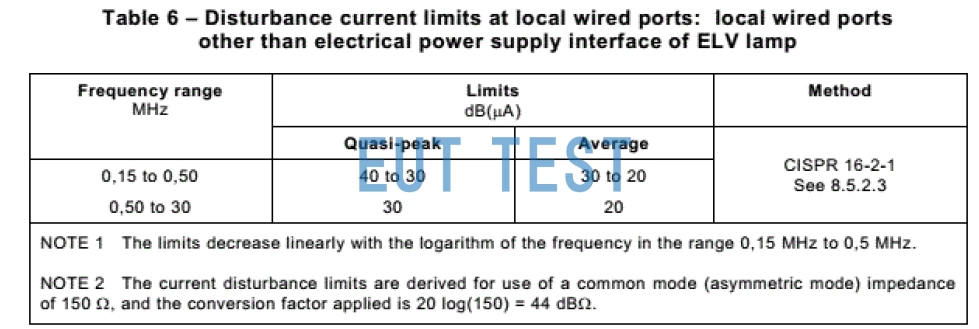

F-170705-1005-1 可以用于测试CISPR15-2018的互联线缆上的电流限值150kHz-30MHz,详见CISPR15标准Table 6 – Disturbance current limits at local wired ports: local wired portsother than electrical power supply interface of ELV lamp
F-170705-1005-1 还可以用于测试 CISPR32 标准,详情联系我们获得更多信息。
关联产品:
F-170705-1005-1 可以通过大电流750A(DC-400Hz),且可以同时测试67mm的线缆,价格昂贵。(本产品)
F-170710-1005-1 可以通过电流50A(DC-400Hz),且可以同时测试32mm的线缆,
F-170705-1005-1 的主要技术参数:
可用频率范围: 100 kHz – 30 MHz
内部环直径: 67mm
外部环直径: 142mm
高度: 53mm;
典型值 ZtΩ(1):2;
典型值dBΩ: 6 ;
连接器: N,50欧姆;
额定功率电流值: 750A (DC – 400 Hz);
RF(CW连续波):10A;
峰值脉冲电流(2):100A;
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
F-170705-1005-1 的校准夹具:FCC-MPCF-2/67/142/53

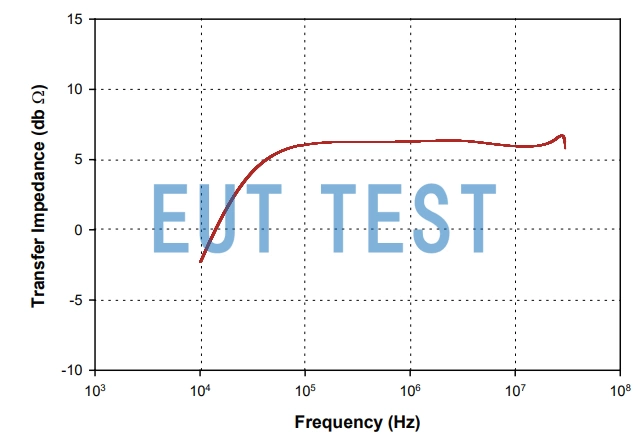

F-170705-1005-1 的传输阻抗曲线图
