简介:

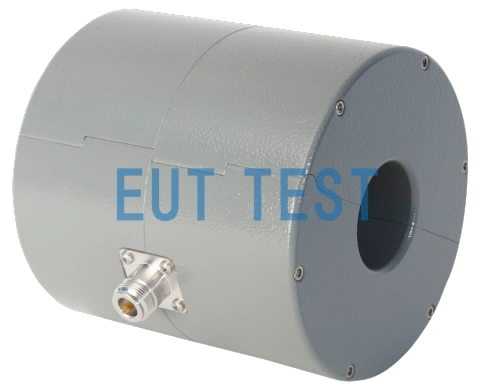

F-170501-1008-1 是由美国FCC(Fischer Custom Communications, Inc.)生产并授权由深圳EUTTEST代理销售的BCI大电流注入探头。 F-170501-1008-1 大功率式注入探头一般用于ISO11452-4 BCI测试及GB151B MIL STD 461 C D E F G的CS114测试,DO160 section20测试。 F-170501-1008-1 可以向直径达40毫米的信号或电源电路注入非常大的射频电流。可用频率范围为10兆赫至400兆赫,10兆赫至400兆赫的典型插入损耗小于7分贝。输入功率额定值为2.5千瓦,持续30分钟。
F-170501-1008-1 的主要技术参数:
可用频率: 10 MHz – 400 MHz
内环尺寸:40 mm
外环尺寸:127 mm
高度: 134mm
输入额定功率:2.5KW (30分钟)
产品区别: F-170501-1008-1 比 F-170701-1008-1 的输入功率更高
F-170501-1008-1 的可选附件:
F-170421-1008-1 校准夹具 Calibration Fixture,带宽: 10 kHz – 400 MHz
F-52B 电流监视探头Current Probe,带宽: 10 kHz – 400 MHz
F-170501-1008-1 的插入损耗曲线图

F-170501-1008-1 插入损耗曲线图
FCC Fischer Custom Communications:
Product specifications are subject to change without notice.
产品规格如有变更,恕不另行通知。
