简介:
F-150-2 是由美国 FCC Fischer Custom Communications, Inc. 生产并授权由深圳EUTTEST代理销售的 BCI 大电流注入探头。 F-150-2 大功率式注入探头一般用于ISO11452-4 BCI测试及 GB151B MIL STD 461 C D E F G的 CS114 测试, DO160 section20 测试。 F-150-2 设计用于在 800MHz-2.1 GHz 的带宽上进行传导抗扰度测试。它结合了高效、高额定功率和紧凑尺寸的特点,支持在试验台以及车辆内部的电缆束期间进行单独电缆线束的测试。
F-150-2 的产品特点:
按照 ISO 11451-4 、 ISO 11452-4 、MIL-STD.461/462 Rev D/E、FAA DO-160 Rev D/E 中使用的标准替代方法试验方法-。
F-150-2 需要20瓦的功率就可以产生300mA的电到100Ω环路阻抗的校准夹具上。
宽带测试。在800MHz-2.1GHz输入到100Ω环路阻抗<9 dB衰减
可使用高达250瓦
可容纳直径不超过40 mm的EUT电缆 。
F-150-2 的主要技术参数:
可用频率: 800 MHz – 2.1 GHz
内环尺寸:40 mm
外环尺寸:98 mm
高度: 38 mm
输入额定功率:250 watts
F-150-2 的可选附件:
FCC-BCIC F-150-2 ,校准夹具 Calibration Fixture ,带宽: 800 MHz – 2.1 GHz;
F-2000-40 mm ,电流监视探头 Current Probe ,带宽: 10 MHz – 2.1 GHz。

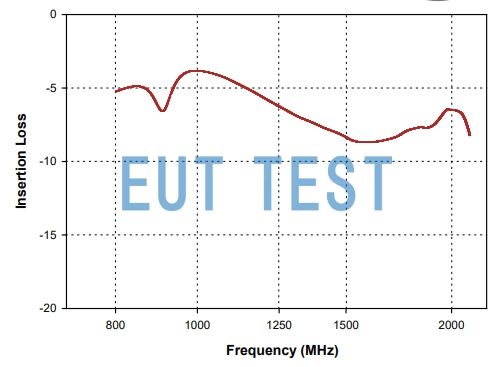

F-150-2 的插入损耗曲线图:
FCC Fischer Custom Communications:
Product specifications are subject to change without notice.
产品规格如有变更,恕不另行通知。
