F-14 简介:
F-14 是由美国 FCC (Fischer Custom Communications, Inc.)生产并授权由深圳EUTTEST代理销售的监视电流探头, F-14 由金属外壳夹包的卡钳式探头,可以用于测量线缆及传输线上的高频EMI电流。 FCC F-14 用于测量50赫兹、60赫兹和400赫兹电力线上的电流。400安培(DC–400赫兹)的一次电源电流不会改变传输阻抗。它可用于测量传导发射和研究低电平谐波。 F-14 测试的射频电流将通过射频电缆反馈到接收机或频谱仪显示。EUTTEST是美国FCC的国内授权代理商,联系我们获得F-14的价格和交货期信息。
F-14 的主要技术参数:
可用频率范围: 10 Hz – 500kHz;
内部环直径: 32 mm;外部环直径: 94 mm;;
高度: 64mm;
典型值 ZtΩ(1): 0.12;
典型值dBΩ: -18 ;
连接器: Type-N,N母,50欧姆;
额定功率电流值: 400 A (DC – 400 Hz);
RF(CW连续波):50A;
峰值脉冲电流(2):500A;
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
F-14 可搭配的校准测试夹具:FCC-MPCF-1-32/94/64
F-14 的装箱清单:
F-14 一台;说明书一本;
出厂校准数据一份;硬质塑料箱一个;

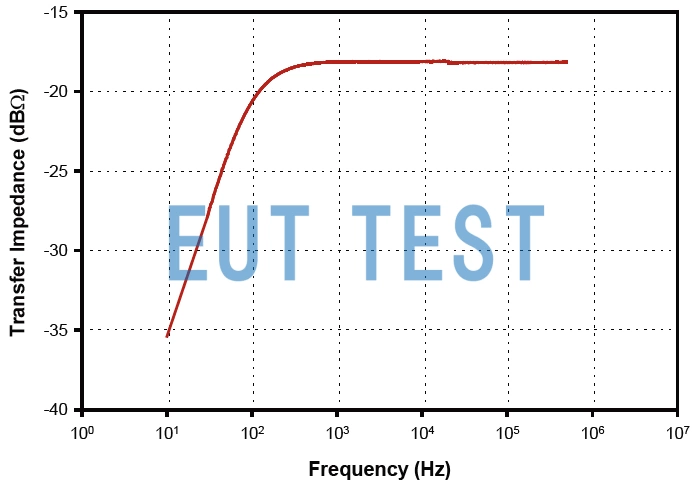

FCC F-14 传输阻抗曲线图:
(用于测试修正,使用方法联系EUTTEST获得更多信息)
FCC:产品规格如有变更,恕不另行通知。
