简介：

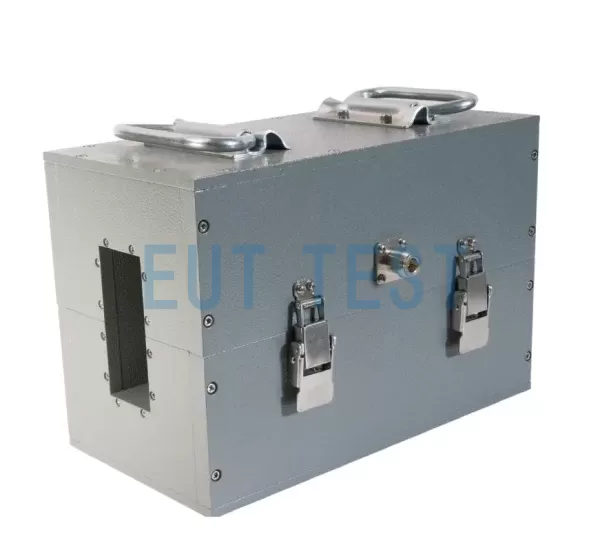

F-120501-1008-1 是由美国 FCC Fischer Custom Communications, Inc. 生产并授权由深圳EUTTEST代理销售的 BCI 大电流注入探头 。
F-120501-1008-1 大功率式注入探头一般用于 ISO11452-4 BCI 测试及 GJB151B MIL STD 461 C D E F G的 CS114 测试，DO160 section20 测试。 F-120501-1008-1 是一种高效注入探头，主要用于低频率进行敏感性测试。使用低阻抗信号源注入到单圈初级线圈的N型连接器，以10W回路作为二次负载，它的插入损耗在1 kHz到10 MHz之间小于1 dB。探头内径足够大，用户可以绕自己的产品线缆创建自定义探头注入配置。当插入损耗测量设置一次绕组为10和二次绕组的10W负载， F-120501-1008-1 注入探头额定功率为1千瓦，持续30分钟。
F-120501-1008-1 的主要技术参数：
可用频率：1 kHz – 10 MHz
耦合窗口：40 mm x 91 mm
重量: 24kg
外部尺寸：
宽度：152 mm
高度：191 mm
长度： 286 mm
输入额定功率：1000 watts
F-120501-1008-1 的可选附件：
校准夹具 Calibration Fixture，带宽: 1 kHz – 10 MHz；
F-14A 电流监视探头Current Probe，带宽: 100 Hz – 10 MHz，内环尺寸：65 mm，转移阻抗：0.013 W；

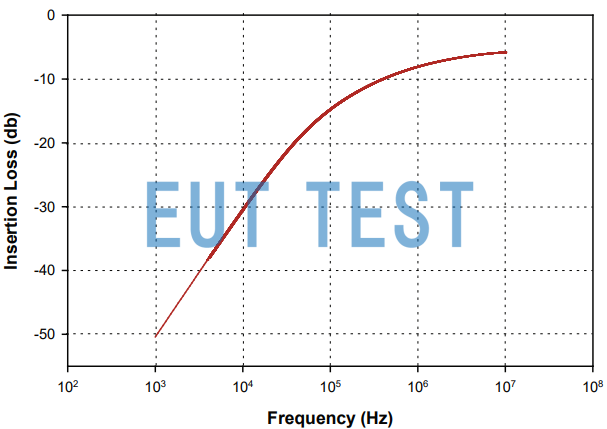

F-120501-1008-1 的插入损耗曲线图
FCC Fischer Custom Communications：
Product specifications are subject to change without notice.
产品规格如有变更，恕不另行通知。
