简介:
型号为 F-110729-1057-1 的 ISN阻抗稳定网络 是由美国FCC(Fischer Custom Communications, Inc.)生产并授权由深圳EUTTEST代理销售的ISN序列产品,它符合最新版本的CISPR32标准要求,适用于4对5类和5E类有源平衡对,每线PoE高达500毫安(每对1安)。
CISPR 22/ CISPR 32将ISN定义为专门的耦合去耦装置,用于测量ITE的传导非对称共模无线电干扰电压。这个ISN提供了测量单、双、四对平衡对电信设备传导发射的模型,均满足纵向转换损耗、共模阻抗、相位、去耦隔离和分压因数的要求。
主要技术参数:
<<<<提醒:左右滑动表格>>>>产品型号 | F-110729-1057-1 |
生产厂家 | 美国FCC |
代理商 | 深圳EUTTEST |
频率 | 150kHz–30MHz |
连接器 | RJ45 |
共模阻抗 | 150+/-20ohms |
相位角 | 0±20 degrees |
EUT AC电压 | <63V rms |
EUT DC电压 | <100V |
电流 | <500mA 每线,<1A每对线 |
测试电压 | <200V DC |
LCL值 | CAT 5: LCL (dB) = 65 – 10 log10[1 + (f/5)^2] dB
|
尺寸 | 229 x 152 x 127 |
重量 | 1.59kg |

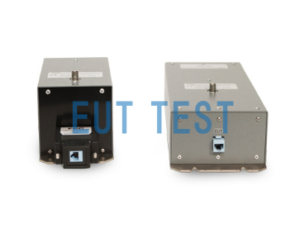

外观图
