简介:
ETS 3163 序列的高增益圆锥号角天线是由美国ETS-LINDGREN生产并授权由深圳EUTTEST代理销售的产品,此序列的圆锥形喇叭是高增益(超过16 dBi)的天线,设计用于在锥形消声室中馈电,以及需要高增益和线性极化的应用。这些高增益号角在锥形腔室的安静区域(QZ)表现出更高的反射率水平,整个范围内的驻波比均较低。为了灵活使用,全系列可以直接安装在锥形腔室的进料部分中,也可以安装在三脚架上并用于矩形腔室。

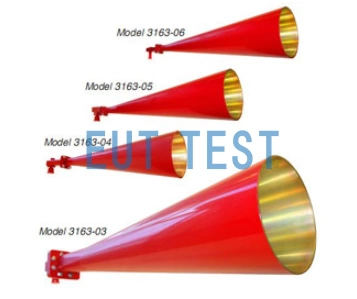

3163 天线系列具有四个型号:3163-03型(C波段),3163-04型(X波段),3163-05型(Ku波段)和3163-06型(K波段),覆盖4 GHz至26.5 GHz的频率范围。
技术参数:
3163序列包含多个型号,请根据测试频率选择型号后联系EUTTEST获得报价信息。
<<<<提醒:左右滑动表格>>>>型号 | 频率范围 | VSWR | 最大连续功率 | 阻抗 | 连接器 |
3163-03 | 4GHz-8GHz | 最大3.2:1 平均1.5:1 | 250W | 50Ω | Nf |
3163-04 | 8GHz-12GHz | 最大2.5:1 平均1.5:1 | 250W | 50Ω | Nf |
3163-05 | 12GHz-18GHz | 最大2:1 平均1.25:1 | 200W | 50Ω | Nf |
3163-06 | 18GHz-26.5GHz | 最大2:1 平均1.25:1 | 50W | 50Ω | SMAf |

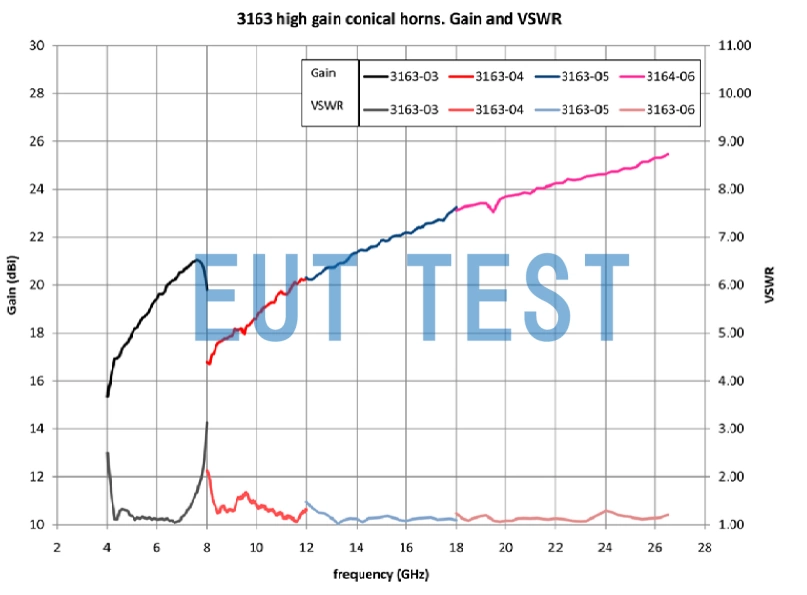

3163全序列天线的增益和驻波比曲线
