简介:
ETS 3143B 是美国 ETS-Lindgren 生产并授权由深圳EUTTEST代理销售的的对数周期混合天线,ETS-Lindgren的Model ETS 3143B BiConiLog是一种混合天线,结合了创新的设计,紧凑的尺寸和出色的性能。该天线使用户能够一次扫描测量30 MHz至1 GHz的频率范围,而无需使用多个天线和费时的设备设置。准确性和可重复性得到提高,同时节省了时间和金钱。该BiConiLog设计为可用于抗扰度和发射测试的两用天线。
该型号包括作为标准设备的天线杆。提供了单独的天线校准数据用于发射测试。
ETS 3143B 技术参数:
<<<<提醒:左右滑动表格>>>>型号 | ETS 3143B |
生产厂家 | ETS-lindgren |
代理商 | 深圳EUTTEST |
可用频率范围 | 30MHz-1GHz |
连接器 | N母 |
阻抗 | 50Ω |
天线方向 | 定向 |
极化 | 线性 |
VSWR | 2:1 |
尺寸 | 宽度: 133.9厘米(52.72英寸) 深度: 124.3厘米(48.94英寸) 高度: 76.2厘米(30.00英寸) 重量: 5.5千克(12.13磅) |
标配 | 天线组装 用于带有1/4 in x 20螺纹的ETS-Lindgren或其他三脚架安装架的安装支架 毒刺山 单独校准: 每个ANSI C63.5为10 m 每个SAE ARP 958 3 m 每个SAE ARP 958 1 m 手册中包含实际天线系数和签名的校准合格证书。 手册 选件:ETS-Lindgren非金属,非反射三脚架 选件:支撑杆 选件:带插入件的天线安装座已钻孔,可容纳标准1/4 in x 20螺纹的ETS-Lindgren或其他三脚架 |
技术参数图表:

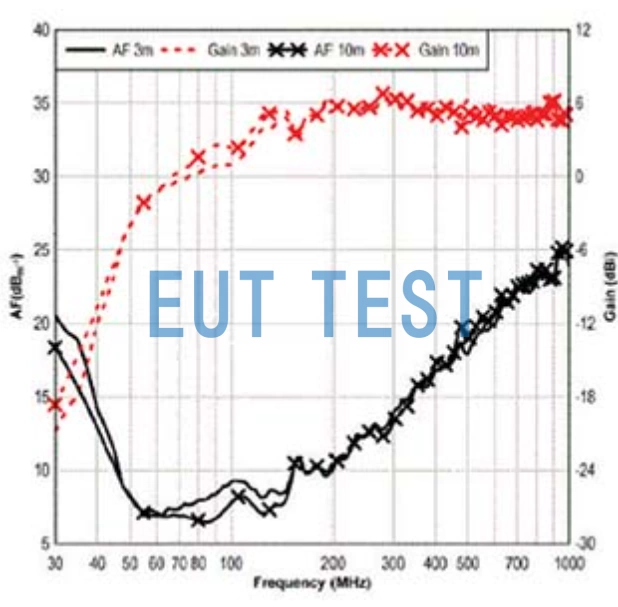

ETS 3143B 的天线系数

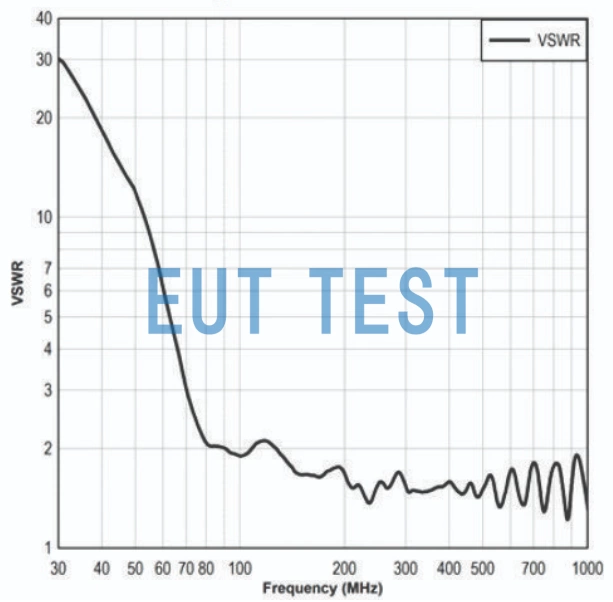

ETS 3143B 的天线VSWR驻波比

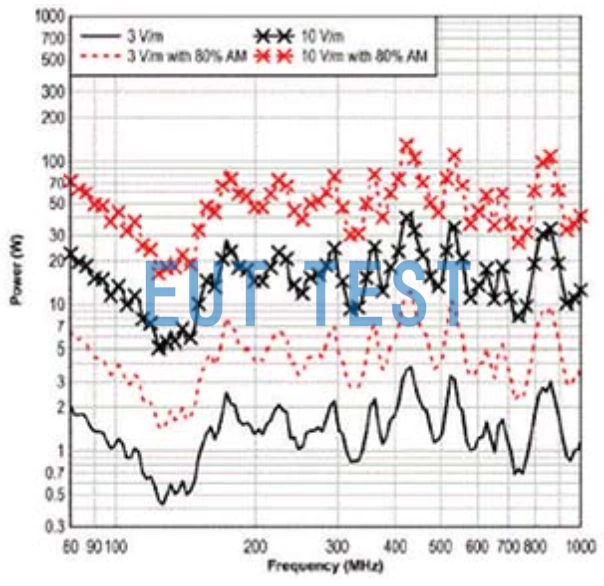

ETS 3143B 在3米位置处的16个点场均匀性验证-水平极化

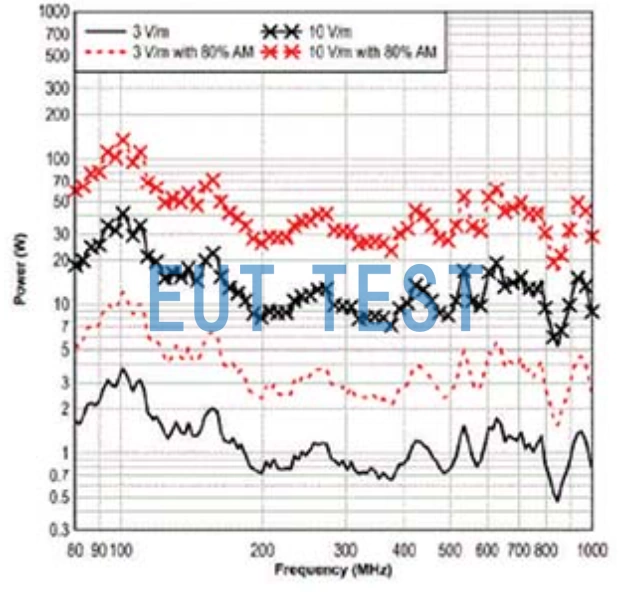

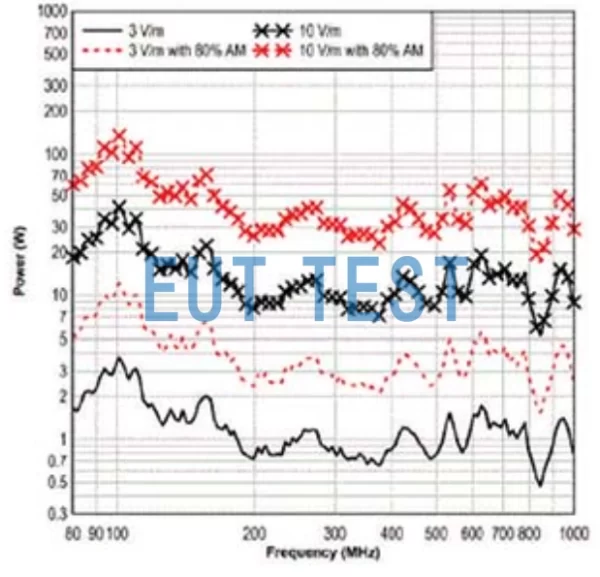

ETS 3143B 在3米位置处的16个点场均匀性验证-垂直极化

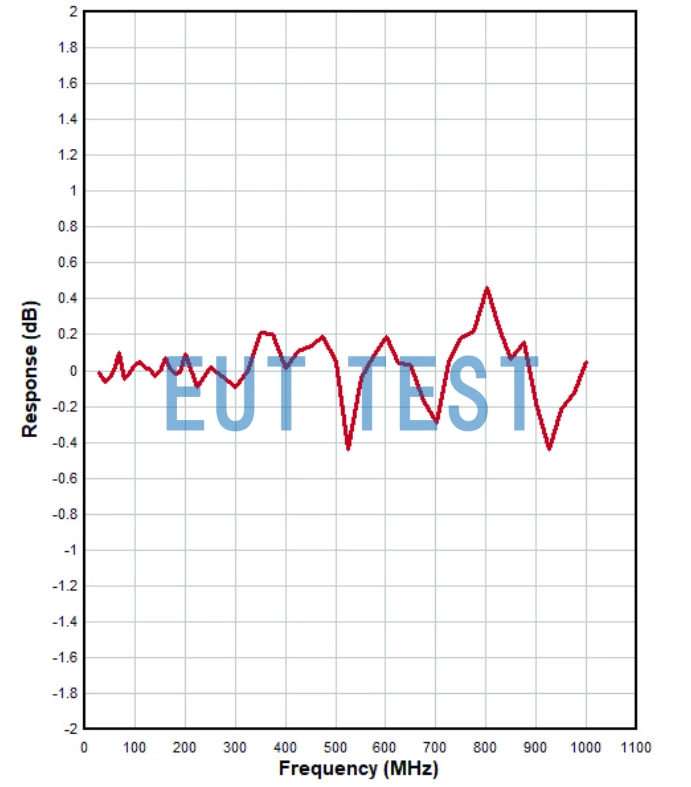

ETS 3143B 的天线对称度
