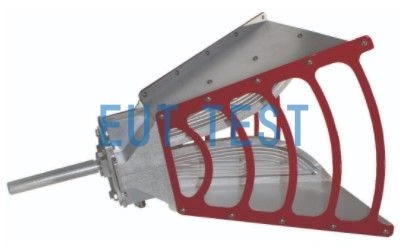

ETS 3119B ETS-lindgren 双脊喇叭天线 400MHz-6GHz

产品型号: ETS 3119B
产品分类: 喇叭天线
产品品牌: ETS-Lindgren

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

ETS 3119B 双脊喇叭天线是由美国 ETS-lindgren 生产并授权由深圳EUTTEST代理销售的产品。 ETS Lindgren 的 ETS 3119B 型双脊波导喇叭是我们用于无线和EMC测量的双脊波导系列的最新产品。使用该天线可以得到目标表面的均匀辐射和准确的增益测量。超宽带:3119型从400 MHz扫描到6 GHz,而不会因频带中断而停下来,使其成为自动化测试的理想选择。该天线还覆盖所有已知的商业无线频率。

均匀增益,低驻波比:由于其辐射方向图的性能更好,该天线具有更均匀的增益和天线系数。由于模式稳定,因此增益和AF也保持稳定。当频率增加时,此类的类似天线表现出增益和AF的较大变化。

电源输入:天线在其工作频率范围内的高增益和低驻波比(VSWR)可以有效利用放大器并具有较高的场强。3119型使用N型连接器,并接受高达1500瓦的连续输入功率,以及高达2500瓦的峰值功率。

灵活的安装:该天线包括一个EMCO三脚架安装座和后部的“支撑架”安装座。三脚架允许同轴旋转/极化。背板上有四个(4)3 / 8-16螺纹安装孔,用于定制安装

ETS 3119B 的技术参数:

<<<<提醒:左右滑动表格>>>>
产品型号ETS 3119B
生产商ETS-lindgren
代理商EUTTEST
可用频率范围400MHz-6GHz
最大连续功率400 MHz:1500 W

6 GHz:800 W

最大功率2500W
连接器N
阻抗50Ω
驻波比最大3.5:1

<2:1: 1500MHz以上

极化线性
天线方向定向
尺寸高度: 31.37厘米(12.35英寸)

宽度: 48.84厘米(19.23英寸)

深度: 40.00厘米(15.75英寸)

重量: 5.2公斤(11.5磅)

随机附件天线

钻孔的安装支架可以接受带有1/4 in x 20螺纹的ETS-Lindgren或其他三脚架安装座

后“ Stinger”与同轴安装定位器一起使用

在我们的A2LA认证实验室中,按照SAE ARP 958在1 m处分别进行校准,而在ANSI C63.5中分别进行3 m校准。手册中包含实际天线系数和签名的校准合格证书。

手册

选件:ETS-Lindgren提供多种非金属,非反射三脚架

其他型号的自定义尺寸

定制安装支架

带有7/16型DIN连接器的可选型号

<<<<提醒:左右滑动表格>>>>

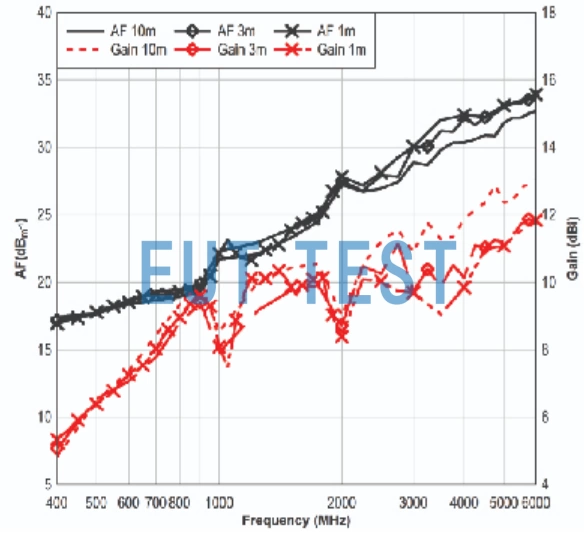

ETS 3119B 的天线系数和增益

ETS 3119B 的天线系数和增益

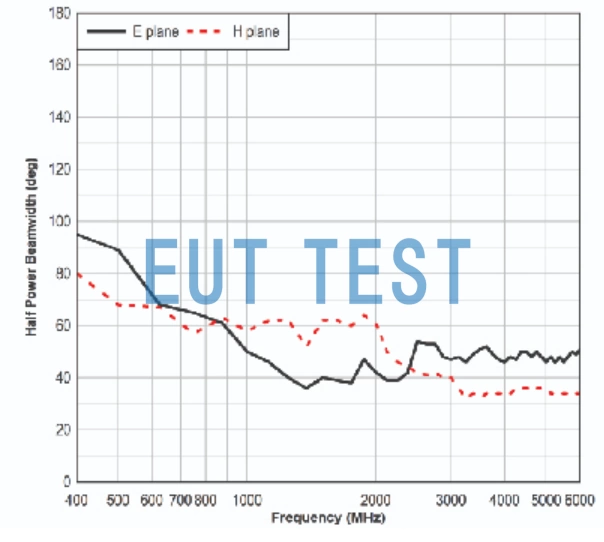

ETS 3119B 的天线半波带宽

ETS 3119B 的天线半波带宽

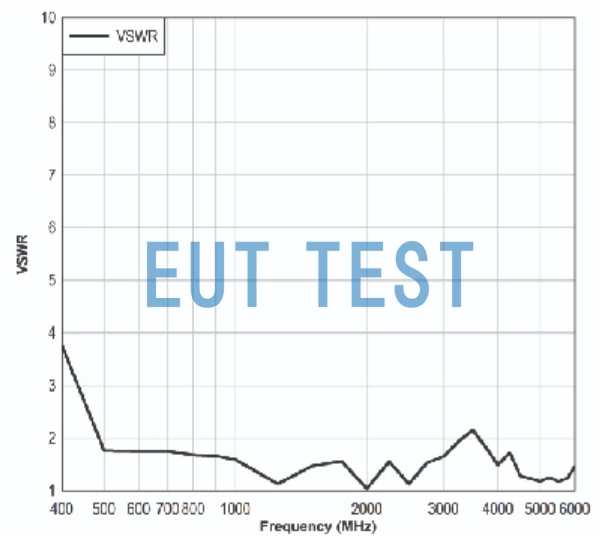

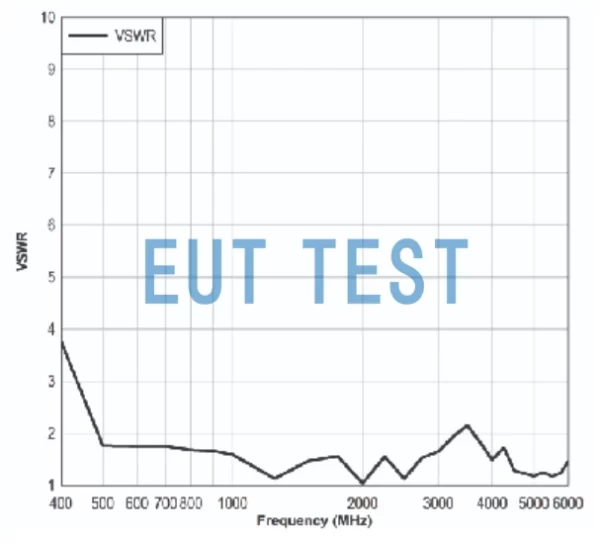

ETS 3119B 天线 VSWR

ETS 3119B 天线 VSWR

ETS 3119B 天线的E场和H场方向图可联系EUTTEST获取。
