简介:
ETS 3109 双锥天线是由美国 ETS-lindgren 生产并授权由深圳EUTTEST代理销售的产品。 ETS-Lindgren 的 3109 型双圆锥天线使用改进的Guanella平衡-不平衡变换器进行阻抗转换和匹配。 3109 天线提供了较宽的频率范围,并且由于它是由更重的材料制成的,因此其最大连续输入功率高达1 kW,峰值功率处理能力高达2 kW。尽管此天线通常在低于70 MHz的频率下具有较高的VSWR,但仍能够在该频段的该区域以可接受的输入功率产生较高的场强。可选扩展元素显着提高了其在该区域的性能。该天线非常适合IEC 1000-4-3测试。
ETS-Lindgren是唯一提供 3109 可选扩展元件的制造商。这些元件的长度是标准元件的两倍,使用户能够以低于通常所需功率25%的功率在低频下产生高磁场。
ETS 3109 天线的技术参数:
<<<<提醒:左右滑动表格>>>>产品型号 | ETS 3109 |
生产商 | ETS-lindgren |
代理商 | EUTTEST |
可用频率范围 | 20MHz-300MHz |
连接器 | Nf |
阻抗 | 50Ω |
驻波比 | 1.9:1 |
极化 | 线性 |
天线方向 | 全向 |
3109 输入功率 | 1000W(N) 1500W(7/16 DIN) |
尺寸 | 宽度: 133厘米(52.36英寸) 重量: 3.2公斤(7.05磅) |
随机附件 | 天线(巴伦和元素) Balun用作接受ETS-Lindgren三脚架或大多数其他制造商三脚架的底座 根据SAE ARP 958在1 m处单独校准 提供实际的天线因素和提供的校准合格证书 |
技术参数相关图表:

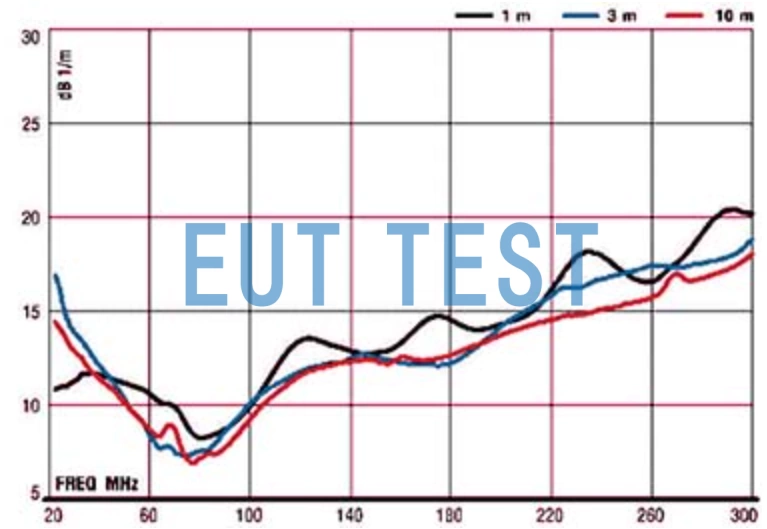

ETS 3109 天线的天线系数

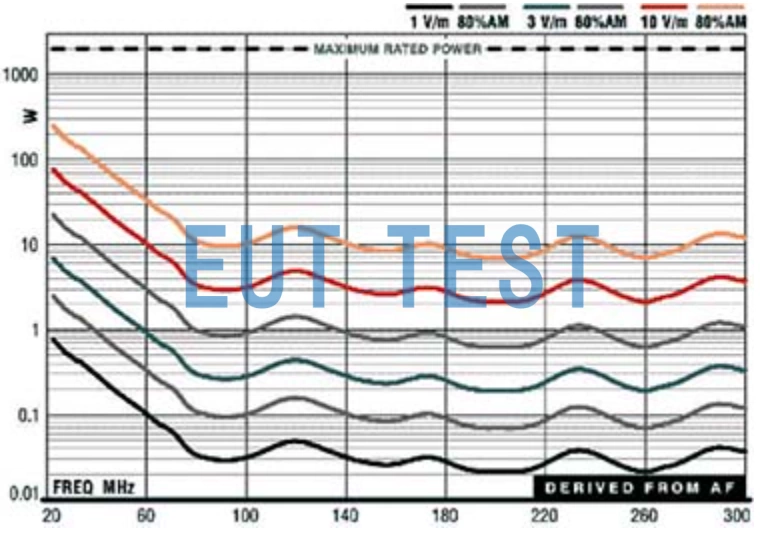

ETS 3109 天线的前向输入功率

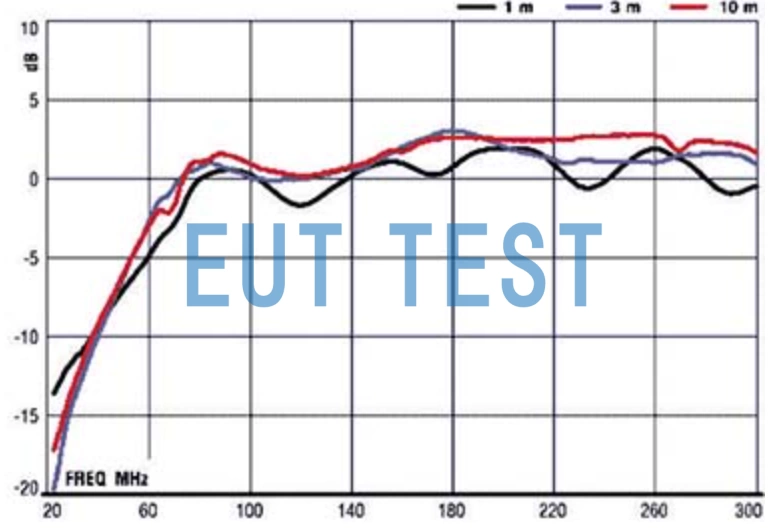

ETS 3109 天线的天线增益曲线

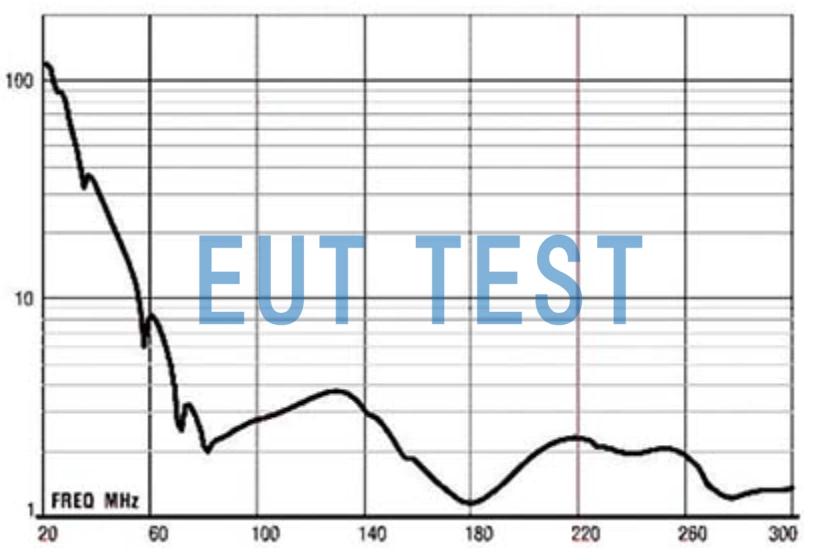

ETS 3109 天线的VSWR
