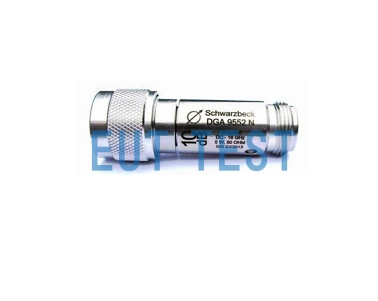

DGA 9552N Schwarzbeck 18GHz固定衰减器

产品型号: DGA 9552N
产品分类: 固定衰减器
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

DGA 9552N是来自德国 Schwarzbeck 设计生产的一个可以在DC-18GHz频率范围使用且可选配置为3dB衰减器、6dB衰减器、10dB衰减器、20dB衰减器、30dB衰减器、40dB衰减器的产品型号,您可以选择其中一种衰减值,不过要注意的是衰减值是出厂固定的,您也可以全部一起订购,该产品授权由深圳EUTTEST代理销售报价和售后服务。 在 EMI 接收器校准过程中,直接在脉冲发生器输出口连接额外的衰减器是必须的,标称衰减值印在该衰减器的外壳上我们会对每个产品单独校准并提供出厂校准数据。

如需要更便宜的只能使用到2GHz的衰减器,请选购:DGA 9553BNC

测试运用:

衰减器 DGA 9552N 序列是设计为双向可用的,所以您可以任意改变衰减器的使用方向。这种衰减器的应用种类繁多:

  • 可以增加频谱分析仪的测量范围。
  • 可防止任何种类仪表过载;它可以用来控制仪表读数的线性度。
  • 可以最大限度地减少不匹配的阻抗导致的测量不确定性。

技术参数:

<<<<提醒:左右滑动表格>>>>
产品型号DGA 9552N
生产厂家德国 Schwarzbeck
代理商深圳 EUTTEST
产品名称固定衰减器
可用频率DC- 18 GHz
可选衰减值大小
  • 3dB固定衰减器
  • 6dB固定衰减器
  • 10dB固定衰减器
  • 20dB固定衰减器
  • 30dB固定衰减器
  • 40dB固定衰减器
功率
  • 5 W / 25 °C, 4 W / 45 °C,
  • 3 W / 65 °C, 2 W / 85 °C,
  • 1 W / 105 °C
  • 1 kW peak (5 µsec. pulse width, 0.25% duty cycle)
  • 2 W / 85 °C, 1 W / 105 °
VSWR
  • 1.15 (DC – 4 GHz)
  • 1.20 (4 – 8 GHz)
  • 1.25 (8 – 12.4 GHz)
  • 1.35 (12.4 – 18 GHz)
不同结构类型的长度56.4 mm (type A见下图)

From: 45.2 (3 dB, type B)

To: 48.5 mm (40 dB, type B)

标准MIL-DTL-3933
阻抗50Ω
<<<<提醒:左右滑动表格>>>>

技术参数相关曲线图:

DGA 9552N 衰减器设计了 TypeA 和 TypeB 两种外形结构,这是为了考虑散热和测试区域限制的问题,两种结构在S21等技术参数上是一致的。

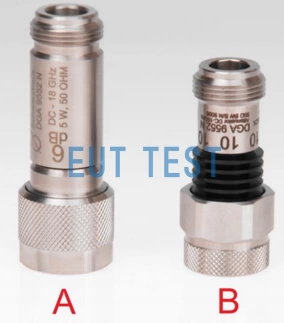

DGA 9552N 衰减器提供两种结构可选(type A 和 Type B)

衰减器提供两种结构可选(type A 和 Type B)

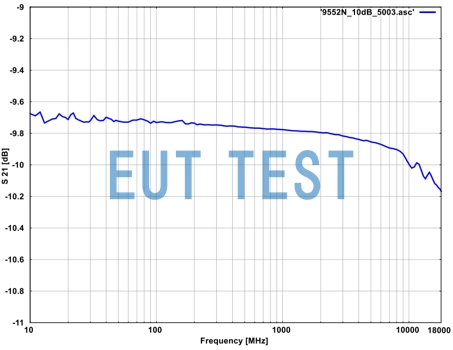

DGA 9552N 选配10dB时的S21参数曲线图

选配10dB时的S21参数曲线图

如上所述,9552N还可以选配3dB, 6dB, 10dB, 20dB, 30dB, 40dB 等多种衰减大小的配置,更多9552N衰减器配置的S21曲线图,请联系我们获得更多信息。
