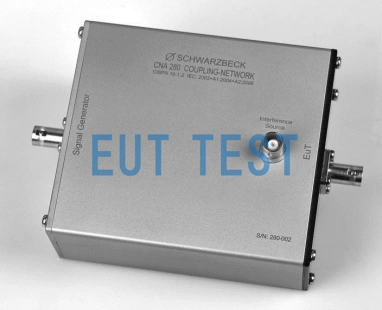

CNA 280 SCHWARZBECK 同轴天线输入的耦合去耦网络

产品型号: CNA 280
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准:
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

CNA 280 是一个来自德国 Schwarzbeck 公司生产的一个支持同轴天线输入的耦合去耦网络设备,该产品授权由深圳EUTTEST 代理销售和报价服务。在 CISPR 16-1-3 标准的附录 B 3.2 中,对这种耦合去耦网络进行了规定,此设备可以用于检查 MDS 21C 功率吸收钳的去耦系数 DR。设备 EuT 侧隔离 BNC 插孔的接地连接器通过 100 Ω 电阻器与干扰源连接器的内导体相连。您可以在干扰源连接器上连接信号发生器,以施加干扰电压,也可以连接 EMC 测量接收机来测量 EuT 发射的信号。

技术参数:

<<<<提醒:左右滑动表格>>>>
型号CNA 280
制造商施瓦兹贝科
代理商EUT TEST
测试频率范围150kHz-30MHz
CDN类型A类
电感280μH
阻抗50Ω
插入损耗<0.8dB
连接器50Ω BNC连接器
接地连接器香蕉头
重量530克
尺寸160mm*50mm*105mm
符合标准要求CISPR 16-1-2, 附录C, 图C.1

CISPR 16-1-3, 附录B, 图9

<<<<提醒:左右滑动表格>>>>

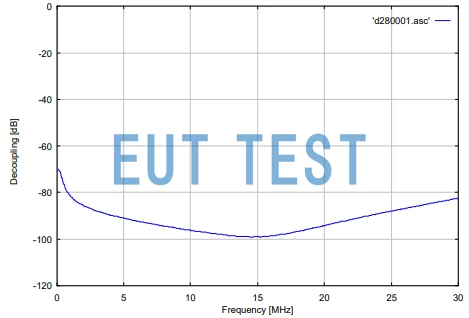

CNA 280 去耦系数DR曲线图

去耦系数DR曲线图

其他类型的CDN推荐:

  • 了解如何选购CDN?
  • 需要CDNE?
  • 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号?

请进入以下链接查看:

CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录
