简介:

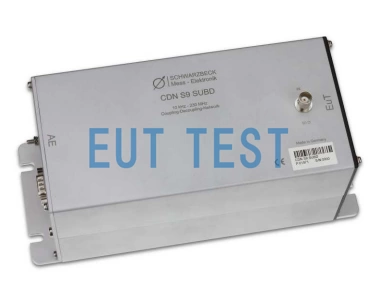

CDN S9 SUBD 是来自德国 Schwarzbeck 公司生产的一个用于SUB-D-9p连接器的耦合去耦网络设备,该产品授权由深圳EUTTEST 代理销售和报价服务。该设备符合标准 IEC 61000-4-6 提出的图D.1 要求,可以对具有 9针 SUB-D 连接器的产品进行传导抗扰度测试,该设备最大支持被测物的100V交流电压或150V直流电压输入,额定电流为0.25A。
如果您要测试 25针的SUB 接口的传导抗扰度请选购 CDN S25 SUBD 。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | CDN S9 SUBD |
设备名称 | 用于SUB-D-9p连接器的耦合去耦网络 |
制造商 | 施瓦兹贝科 |
代理商 | EUT TEST |
测试频率范围 | 10kHz-230MHz |
CDN的共模阻抗 | 10 kHz – 24 MHz时:150 Ω ±20 Ω 24MHz – 80MHz时:150 Ω +60 Ω / -45 Ω 80 MHz – 230 MHz时:150 Ω ±60 Ω 详细数值见下方共模阻抗曲线图 |
分压系数 | 9.5dB |
最大射频电压 | 30V |
最大输入功率 | 6W ≈37dBm |
连接器 | BNC |
输入/输出阻抗 | 50Ω |
最大输入电压 | 100V 交流电 150V 直流电 |
饱和电流 | 0.25A |
尺寸 | 216毫米*105毫米*108毫米 |
重量 | 1.5 千克 |
EUT端口连接器 | SUB-D 连接器,9针,母头 |
AE端口连接器 | SUB-D 连接器,9针,公头 |
推荐校准选件 | SA SUBD9 SR 100-6W |

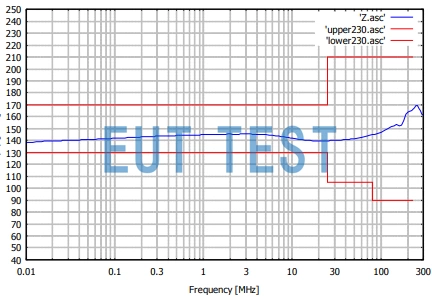

共模阻抗曲线图
