简介：
CDN S19 HDMI 是来自德国 Schwarzbeck 公司生产的一个用于高清视频信号 HDMI 连接器的耦合去耦网络设备，该产品授权由深圳EUTTEST 代理销售和报价服务。该设备符合标准 IEC 61000-4-6 提出的图D.1 要求，可以对具有19针 HDMI高清视频线连接器的产品进行传导抗扰度测试。
被测产品：
高清多媒体接口（HDMI）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号，HDMI可用于电视机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。标准的Type A HDMI接头有19个脚位，另有一种支持更高分辨率的Type B接头被定义出来，但仍无任何厂商使用Type B接头。Type B接头有29个脚位，容许其发送扩展的视频沟道以应付未来的高画质需求，如WQSXGA（3200×2048）。所以此设备只能测试type A类的HDMI接头。该设备最大支持被测物的100V交流电压或150V直流电压输入，额定电流为0.25A。
如果您要测试 VGA 端口的传导抗扰度请选购 CDN S15 VGA 连接器的耦合去耦网络。
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | CDN S19 HDMI |
| 设备名称 | 用于高清视频信号 HDMI 连接器的耦合去耦网络 |
| 制造商 | 施瓦兹贝科 |
| 代理商 | EUT TEST |
| 测试频率范围 | 10kHz-230MHz |
| CDN的共模阻抗 | 10 kHz – 24 MHz时：150 Ω ±20 Ω 24MHz – 80MHz时：150 Ω +60 Ω / -45 Ω 80 MHz – 230 MHz时：150 Ω ±60 Ω 详细数值见下方共模阻抗曲线图 |
| 分压系数 | 10dB |
| 最大射频电压 | 30V |
| 最大输入功率 | 6W ≈37dBm |
| 连接器 | BNC |
| 输入/输出阻抗 | 50Ω |
| 最大输入电压 | 100V 交流电 150V 直流电 |
| 饱和电流 | 0.25A |
| 尺寸 | 216毫米*105毫米*108毫米 |
| 重量 | 1.5 千克 |
| EUT端口连接器 | HDMI ，母头 |
| AE端口连接器 | HDMI ，母头 |
| 推荐校准选件 | SA HDMI SR 100-6W |

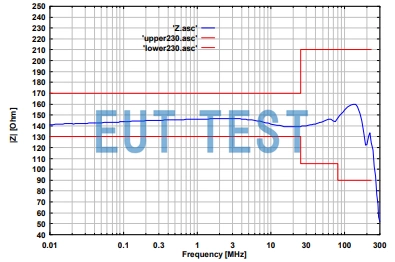

共模阻抗曲线图
