简介：
CDN M3 32A 1000V 是由德国 SCHWARZBECK 公司制造的三相耦合去耦网络产品，授权由深圳易优特公司代理销售及报价服务。这个CDN耦合去耦网络支持被测物的线对地最大交流电压500V和直流电压1000V，最大饱和电流32A。可以用于EMC测试人员根据 IEC 61000-4-6 Annex D.2 标准进行传导共模抗扰度测试，适用于对未屏蔽的交流和直流电源线路（市电）进行沿电源线的传导抗扰度测试。
此型号设备与 CDN M2 32A 1000V 的可通过电流都是32A，但是此页面介绍的 CDN M3 将CDN M2 32A 1000V的两线模式扩展为了M3的三相电源线并且没有地线的测试模式 (L1,L2,L3 三相)，请根据被测物电源线数量选择合适的测试设备。
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | CDN M3 32A 1000V |
| 设备名称 | 三相耦合去耦网络-CDN |
| 制造商 | 施瓦兹贝科 |
| 代理商 | EUT TEST |
| 测试频率范围 | 150kHz-230MHz |
| CDN的共模阻抗 | 150 kHz – 24 MHz时：150 Ω ±20 Ω 24MHz – 80MHz时：150 Ω +60 Ω / -45 Ω 80 MHz – 230 MHz时：150 Ω ±60 Ω 详细数值见下方共模阻抗曲线图 |
| 最大射频电压 | 30V |
| 最大输入功率 | 6W |
| 连接器 | BNC |
| 阻抗 | 50Ω |
| 最大工作电压-线对地 | 500V交流电 1000V直流电 |
| 最大工作电压-线对线 | 1000V交流电 2000V直流电 |
| 饱和电流 | 16A |
| 尺寸 | 216毫米*105毫米*108毫米 |
| 重量 | 1.8 千克 |
| 推荐校准选件 | CA 3/4 SR 30/4 SR 100-6W |

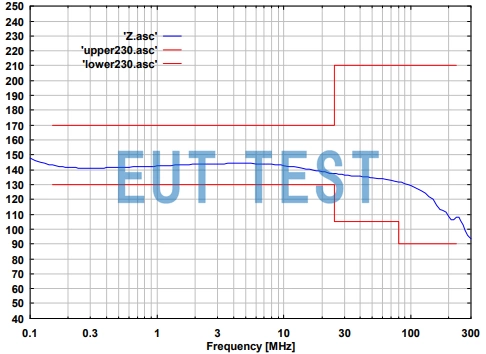

共模阻抗曲线图：
下图是此产品符合IEC 61000-4-6和GBT 17626.6 传导抗扰度测试标准要求的共模阻抗曲线图，图中的红线代表的是标准给出的阻抗取值范围。
共模阻抗曲线图
