简介：

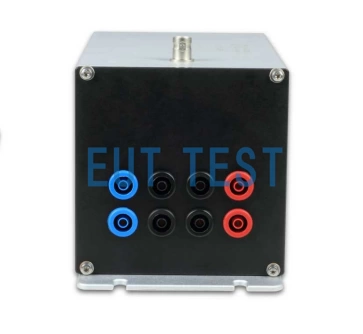

CDN AF8 是由德国 SCHWARZBECK 公司制造的非平衡线耦合去耦网络产品，可以测试EUT的八条非屏蔽或非平衡线缆，该产品授权由深圳易优特公司代理销售及报价服务。
这个CDN耦合/去耦网络设备支持被测物的输入交流电压100V或直流电压150V，额定输入电流4A，可以连接被测物的8条非屏蔽或非平衡数据线。
AF序列CDN 适用范围：
AF序列CDN设计用于EMC测试人员根据 IEC 61000-4-6 Annex D.2 标准进行传导共模抗扰度测试，我们一般推荐客户将这类CDN用于AE和EUT之间的互联线缆，在确定使用AF序列CDN之前，您应该优先考虑使用CDN-M类型、CDN-T类型、CDN-S类型的耦合去耦网络，所选的 CDN 不应过分地影响EUT的功能信号，AF类型CDN只能作为最后没有选择时才会采用。
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | CDN AF8 |
| 设备名称 | 非平衡线耦合去耦网络 |
| 被测线缆数量 | 可测八条线 |
| 被测线缆类型 | 非屏蔽线-数据线 非平衡线-数据线 |
| 制造商 | 施瓦兹贝科 |
| 代理商 | EUT TEST |
| 测试频率范围 | 150kHz-230MHz |
| CDN的共模阻抗 | 150 kHz – 24 MHz时：150 Ω ±20 Ω 24MHz – 80MHz时：150 Ω +60 Ω / -45 Ω 80 MHz – 230 MHz时：150 Ω ±60 Ω 详细数值见下方共模阻抗曲线图 |
| 分压系数 | 9.5dB |
| 最大射频电压 | 30V |
| 最大输入功率 | 6W ≈37dBm |
| 连接器 | BNC |
| 阻抗 | 50Ω |
| 最大输入电压 | 100V 交流电 150V 直流电 |
| 饱和电流 | 4A |
| 尺寸 | 216毫米*105毫米*108毫米 |
| 重量 | 1.4 千克 |
| 推荐校准选件 | CA 8/4 SR 30/4 SR 100-6W |

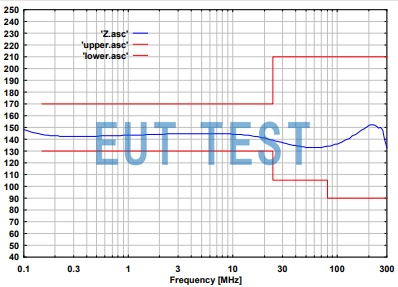

共模阻抗曲线图：
下图是此产品符合IEC 61000-4-6和GBT 17626.6 传导抗扰度测试标准要求的共模阻抗曲线图，图中的红线代表的是标准给出的阻抗取值范围。
共模阻抗曲线图
产品推荐：
此产品只能测试两条互联线缆，如果不满足您的要求，我们还提供以下多种互联线缆数量的AF序列耦合去耦网络：
其他类型的CDN推荐：
- 了解如何选购CDN？
- 需要CDNE？
- 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号？
请进入以下链接查看：
CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录
