简介：
CAT3 8158 是由德国 Schwarzbeck 生产并授权由深圳EUTTEST代理销售的 T8-ISN即8线的阻抗匹配网络，与CAT5 8158 的区别在于 CAT3 适用于 CAT3类网线。 CAT38158 符合( LCL = 55 dB )标准 CISPR 22 edition 5.2 – 图 D.3的4对线 UTP，设计原理图如下图所示：
设计原理图
根据 CISPR 22：2005 或 EN 55022：2006 ，ISN CAT3 8158 允许在未保护双绞线 （ UTP ） 或具有 2、4、6 或 8 根导线的通信端口上执行共模干扰电压测量。它的连接器可以适配多种网线，如下图所示：
连接器可以适配多种网线
除了测量干扰电压外， CAT3-8158 还允许对进行中的抗扰度进行测量。 CISPR 24 或 EN 55024 高达 80 MHz。 为了测试 IEC 61000-4-6 需额外使用 50 Ω-150Ω 阻抗转换选件 （ EAB8 50-150 ）， 此适配器可轻松安装到 CAT3 8158 上，并可作为选件提供。
CAT3 8158 也符合CISPR32 的AAN 设备要求，详情点击下方链接查看：
技术参数：
| 型号 | CAT3 8158 |
| 仪器设备名称 | 阻抗稳定网络 |
| 适用测试线缆类型 | CAT3类线缆 |
| 生产商 | Schwarzbeck |
| 代理商 | 深圳 EUTTEST |
| ISN 模式可用频率范围 | 150 kHz – 30 MHz |
| CDN 模式可用频率范围 | 150 kHz – 80 MHz |
| 产品类型 | T8, T4, T2-ISN, CDN (EAB8 50-150 required) |
| 插损 | typ.: < 1 dB 150 kHz to 30 MHz typ.: < 2.5 dB 30 MHz to 250 MHz CISPR 22, Appendix D, Fig. D.3 |
| 去耦AE-EUT | >55 dB |
| LCL纵向转换损耗 | 55 dB @ 150 kHz 39 dB @ 30 MHz |
| 代理商 | Euttest.com |
| 分压系数 | 10 dB ± 1 dB |
| AE EUT连接器 | RJ-45 |
| 最大电流 | 800mA 每对线 |
| 最大电压 | 63 VAC / 100 VDC |
| 射频连接器 | BNC |
| 重量 | 465g |
| 尺寸 | 125 mm x 62 mm x 105 mm |
技术参数图解：

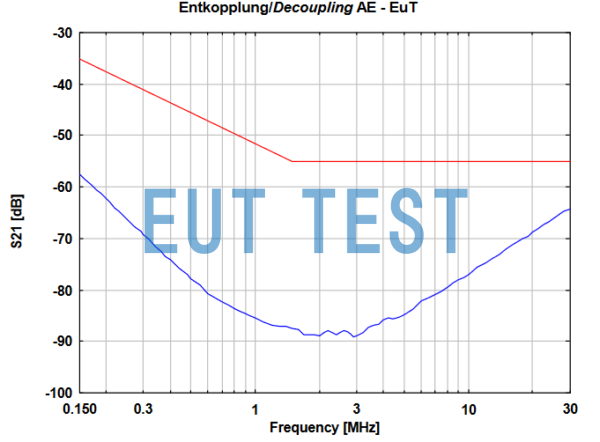

S21曲线
LCL 纵向转换损耗
电压分压系数
阻抗曲线图
相位曲线图
