简介:

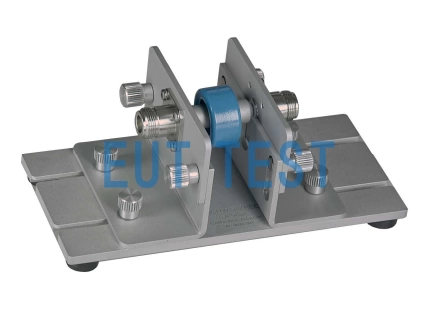

电流探头校准夹具 CA 9608 用于测量频率高达 500 MHz 的电流钳传感器。符合 CISPR 16-1-2、MIL-STD-461D 或 ISO 11452-4,适用于 SW 9605, SW 9606, R&S EZ-17, ESV-Z1, FCC, Prodyn IT-050-1 等电流探头的校准计量测试。
其他测试运用:
CA 9608 也可用于表征铁氧体材料(例如钳位铁氧体、环形线圈、套圈)或 CISPR 17 中所述的任何其他无源干扰抑制组件。为了校准电流互感器,需要额外的设备、同轴终端电阻器和例如同轴终端电阻器,网络分析仪、带跟踪发生器的频谱分析仪或带接收器的信号发生器。校准夹具配有两个N母连接器,每个连接器都配有高品质 4 毫米香蕉插头,用于连接夹具的内导体。 此夹具两侧均配有滚花头螺钉,无需任何工具即可快速打开,这对于无法夹紧或打开的“直通式”电流互感器特别有用,内导体的高度是可变的,这提供了多种可能的电流互感器尺寸,直径可达 86 毫米,可使用单个适配器进行校准。可根据要求提供更长的内导体,以校准宽度达 90 mm 的电流互感器。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | CA 9608 |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
使用频率范围 | DC-500MHz |
连接器 | 2个N型母接头 |
重量 | 480g |
尺寸 | 180mm*85mm*55mm |
内导体高度 | 25-43mm |
外导体高度 | 12mm |
最大可校准的电流传感器尺寸 | 86mm*42mm*90mm |
适合校准电流探头清单 | SW 9605 SW 9606R&S EZ-17 ESV-Z1 Prodyn IT-050-1 |

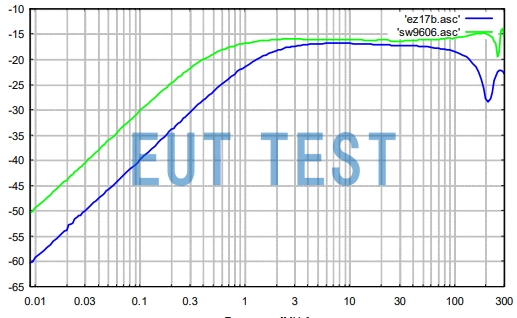

电流探头校准夹具的插入损耗S21曲线图
