简介：
BNB 8656 是由德国 Schwarzbeck 公司生产的1600A电池阻抗网络模拟器，授权由深圳EUTTEST 代理销售和报价服务。这个电池模拟器是专为汽车电子测试标准MBN 11123:2021-08的要求制造，内置三种不同的电阻+电感的阻抗配置可供测试人员选择使用。模拟器前后面板都有两个电源供电通路：HV+ 和 HV-，每个通路都有可变功率电阻器。
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | BNB 8656 |
| 设备名称 | 1600A电池阻抗网络 |
| 制造商 | 德国 schwarzbeck |
| 代理商 | 深圳 EUTTEST |
| 最大直流电压 | 1000V |
| 可模拟三种电池内阻 |
|
| 最大连续电流 | 恒定值：800A |
| 最大瞬态电流 | 900A-1600A（根据电池内阻确定） |
| 自感系数 | 0.5μH |
| LISN 电感 | 2个1μH |
| 重量 | 117千克 |
| 尺寸 | 446毫米*535毫米*770毫米 |
| 符合测试标准 | ISO 21498-2:2021-03 MBN 11123:2021-08 BMW 95024-2-2:2011-02 PSA B21 7112:2021-05 VW 80300:2021-02 |
工作温度限制

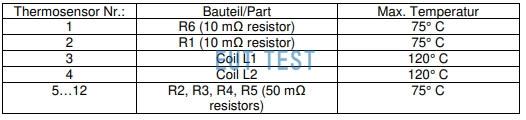

在运行期间，绝对有必要监控这个电池阻抗网络内置的散热器和电感器的温度。为了监控 “HV+”和 “HV-”两条路径上散热器的温度，我们在每条路径上各安装了五个 K 型温度传感器。必须对每个信号进行评估，下图中的第三列最高温度值代表内部元器件的工作极限温度。
内部元器件工作温度限制
更多不同供电电流的电池模拟器推荐：
我们提供 施瓦兹贝科 公司生产的所有汽车电池内阻模拟器，请先根据以下清单的电流选择合适的设备，然后再点击型号查看可模拟的电池内阻等技术参数信息。
- BNB 8651-40 , 电池内阻模拟器连续电流：40A；瞬态电流：45A-70A
- BNB 8652 , 电池内阻模拟器连续电流：100A；瞬态电流：100A-200A
- BNB 8653 , 电池内阻模拟器连续电流：300A；瞬态电流：300A-850A
- BNB 8654 , 电池内阻模拟器连续电流：500A；瞬态电流：550A-1600A
- BNB 8655 , 电池内阻模拟器连续电流：800A
