简介:
BBV 9745 是由德国 Schwarzbeck 生产并授权由深圳 EUTTEST 代理销售的低噪声前置放大器,该放大器可以用于9kHz-2GHz频率范围的信号放大,增益高达30dB。
该放大器有2阶放大电路, 第一阶电路使用ESD + 保护 MMIC 防止意外静电放电,然后再第二阶使用放大电路。前置放大器 BBV9745 是ESD敏感器件,因此在连接之前应该对测试人员和电缆进行静电放电操作,这是保护在微波频率范围内运行的小型半导体结构的基本预防措施。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | BBV 9745 |
生产厂家 | Schwarzbeck |
授权报价及售后服务商 | 深圳 EUTTEST |
频率范围 | 9kHz-2GHz |
噪声 | 2.5 dB(1GHz) |
增益 | +30dB |
幅值平坦度 | <± 3 dB |
1dB压缩点 | >-20dBm (87dBμV) |
阻抗 | 50Ω |
VSWR | <2:1 |
使用温度 | -10℃至60℃ |
电源 | <120mA |
尺寸 | 82*38*27mm |
重量 | 150g |

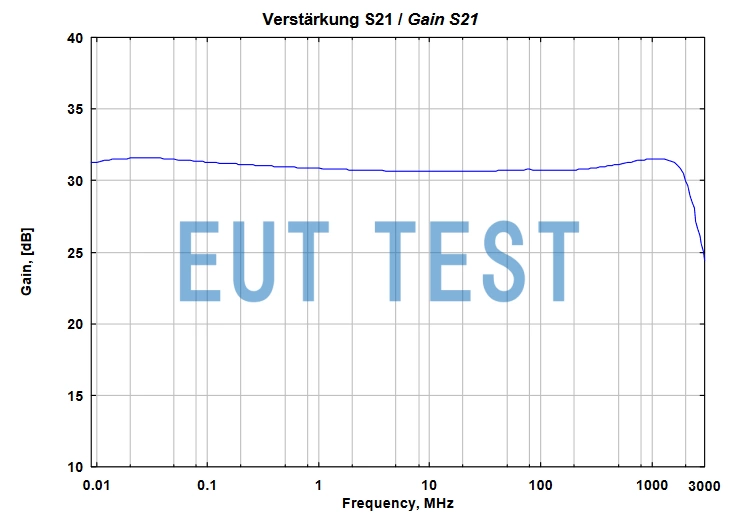

增益曲线图
同序列产品推荐:
EUTTEST还提供更多 Schwarzbeck 生产的前置放大器,您可以根据测试频率和增益选择需要的放大器型号。
- BBV 9718 C ,0.5GHz-20GHz,增益30dB 已停产
- BBV 9718 D ,1GHz-18GHz,增益30dB
- BBV 9719 ,12GHz-28GHz;增益30dB
- BBV 9721 ,12GHz-40GHz;增益30dB
- BBV 9743 B ,10MHz-6GHz,增益28dB
- BBV 9744 , 9kHz-6GHz,增益28dB
- BBV 9748 , 10MHz-8GHz , 增益29dB
