简介:

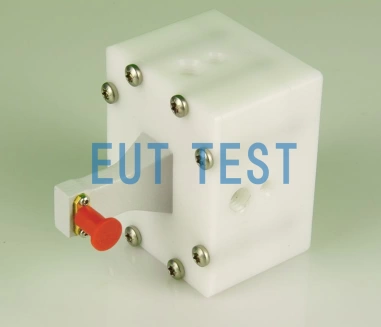

BBHA 9170 是由德国 Schwarzbeck 生产并授权由 EUTTEST 代理销售的一款超小型线性极化宽带喇叭天线,此天线的喇叭横截面尺寸在10cm内,这个天线可以用于射频辐射干扰信号的接收和发射测试,您可以在频率范围15GHz-26.5GHz 内使用它,我们还支持您使用到最大测试到40GHz 的频率,施瓦兹贝科公司提供全频率出厂校准系数。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | BBHA 9170 |
生产厂家 | Schwarzbeck |
代理商 | 深圳EUTTEST |
频率范围 | 15 GHz -26.5 GHz |
可用频率范围 | 14 GHz -40 GHz |
极化 | 15 -20 dBi |
天线方向 | 定向天线 |
天线系数 | 在 38-45 dB/m 范围内 |
最大输入功率 | 10W连续值 |
连接器 | SMA |
阻抗 | 50Ω |
长度 | 86 mm |
宽度 | 75 mm |
高度 | 60 mm |
重量 | 0.3 千克 |
支架 | 无,一般安装在暗室天线塔上。 可选-天线三脚架 AM 9144 |
选件 | 高频天线需要搭配前置放大器使用,详情联系EUTTEST。 |
技术参数相关曲线图:

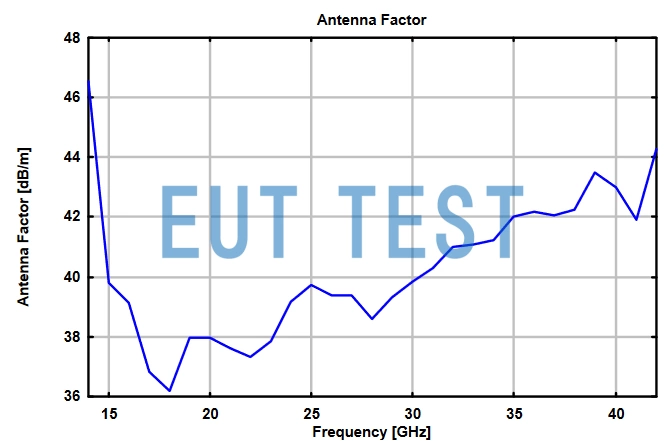

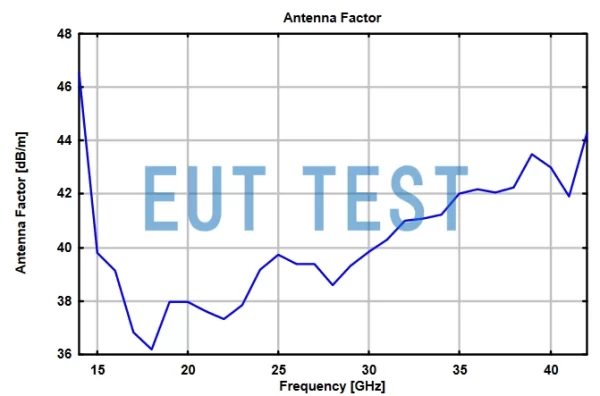

Factor天线系数曲线图
详细各频率点天线系数联系EUTTEST获取

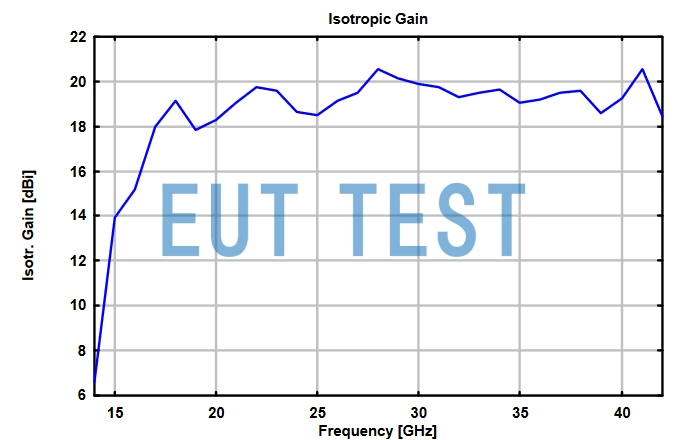

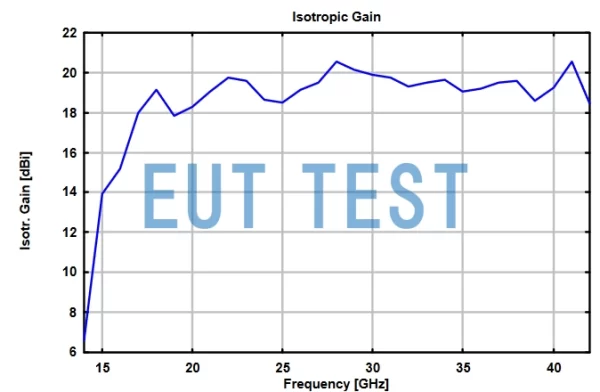

Isotropic 各向同性增益曲线图
