简介:

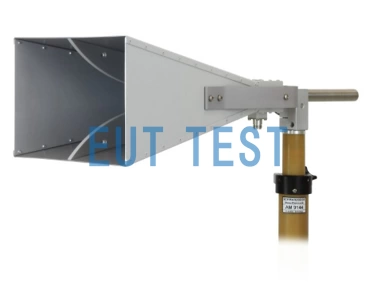

BBHA 9120LF 是由德国 Schwarzbeck 生产并授权由深圳 EUTTEST 代理销售的一款线性极化双脊宽带喇叭天线,此天线设计用于频率范围0.7GHz至6GHz 内的RE和RS测试,可输入1200W到200W的功率进行抗扰度测试,此天线设计结构小巧可以置于AM9144三脚架上进行测试。
天线的技术参数:
<<<<提醒:左右滑动表格>>>>型号 | BBHA 9120LF |
生产厂家 | 德国 Schwarzbeck |
代理商 | 深圳EUTTEST |
频率范围 | 0.7 GHz – 6 GHz |
极化 | 线性极化 |
模式 | 定向天线 |
材料 | 铝 |
最大输入功率 | 看下方图表 |
连接器 | N母 |
阻抗 | 50 Ω |
长度 | 420 mm (620 mm) |
宽度 | 270 mm |
高度 | 185 mm |
重量 | 2.3 kg |
支架 | 22 mm管型 |
技术参数相关曲线图:

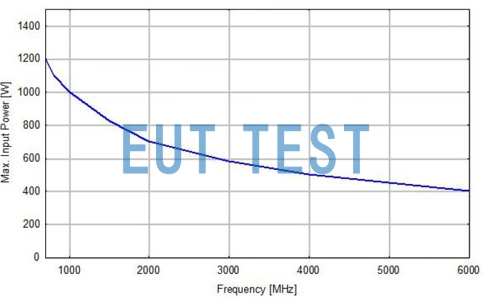

各频率点的最大输入功率

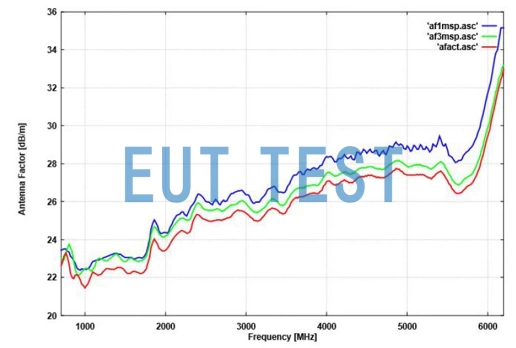

天线系数曲线图
