简介：

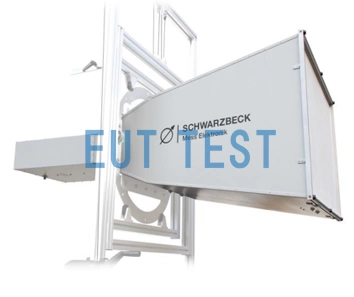

BBHA 9120K 是一个德国 Schwarzbeck 生产的线性极化高增益的双脊喇叭天线，由深圳EUTTEST代理销售和提供售后服务，该天线可用于测试频率范围 400MHz-1600MHz 的辐射抗扰度测试运用，特别设计用于测试通用电气的EMC测试标准 GMW3097 和 福特汽车的EMC标准 EMC-CS-2009 ,以上两个标准都要求测试脉冲雷达波测试，从下图可以看出，只需要给这个天线输入250W的功率，即可按照福特汽车标准 EMC-CS-2009 测试并得到600V/m的电场强度。

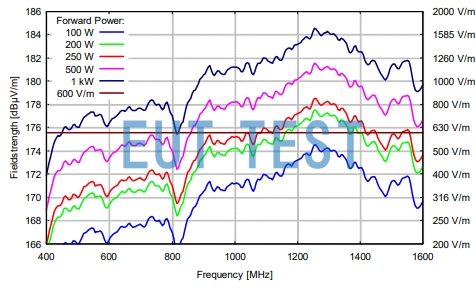

输入功率与产生的电场强度关系曲线图
技术参数：
| 型号 | BBHA 9120K |
| 生产商 | 德国 Schwarzbeck |
| 代理商 | EUTTEST |
| 频率范围 | 400 MHz – 1.6 GHz |
| 各向同性增益 | 11-20 dBi |
| 天线系数 | 12-20 dB/m |
| 阻抗 | 50 Ω |
| 最大SWR驻波比 | < 2.5 |
| 典型SWR驻波比 | < 1.5 |
| 输入连接器类型 | N型连接器 可选购高功率的 7/16 连接器 |
| 最大输入功率：N连接器 | 在 1 GHz 频率时：1 kW 在1.5 GHz 频率时：0.8 kW |
| 最大输入功率：7/16连接器 | 在 1 GHz 频率时：1.7 kW 在1.5 GHz 频率时：1.4 kW |
| 极化 | 线性极化 |
| 方向 | 定向天线 |
| 材料 | 铝制 |
| 尺寸 | 1.85 x 1.1 x 0.8 m |
| 重量 | 32.5 千克 |
| 支架 | 适配器选件：AM BBHA 9120 K |
| 符合标准 | GMW3097 EMC-CS-2009 |
技术参数相关曲线图：

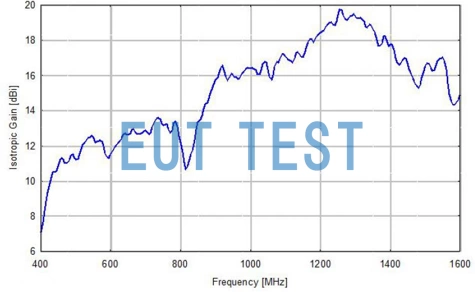

各向同性增益曲线图
