简介:

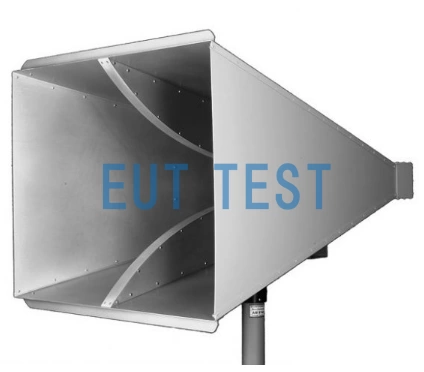

BBHA 9120 G 是一个线性极化双脊宽带喇叭天线,由德国 Schwarzbeck 公司生产并由深圳 EUTTEST 代理销售和报价服务,该天线的使用频率范围为0.4GHz-8GHz,最大输入功率:3 kW @ 400 MHz ,1.5 kW @ 2 GHz。 9120G 和 BBHA 9120F 一样需要安装额外的支架进行天线固定。
技术参数:
<<<<提醒:左右滑动表格>>>>天线型号 | BBHA 9120 G |
厂家 | Schwarzbeck |
代理商 | 深圳EUTTEST |
频率范围 | 0.4 GHz – 2.8 GHz |
极化 | 线性极化 |
模式类型 | 定向天线 |
材料 | 铝制 |
最大功率 | 见下方图表 |
连接器 | N (可选7/16连接器) |
阻抗 | 50 Ω标称值 |
长度 | 990 mm |
宽度 | 550 mm |
高度 | 460 mm |
重量 | 10 kg |
支架安装 | 中心支撑M12 and 3/8″ |
选件 | PDG 9211 -BBHA 9120G和 AM 9144 的天线适配器 |
技术参数相关曲线图:

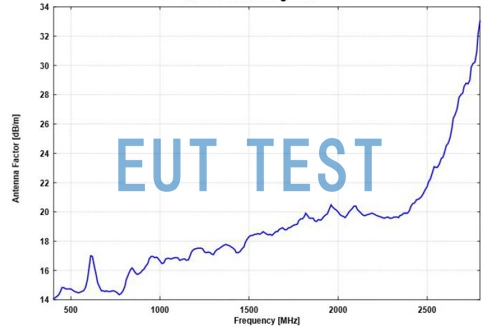

天线系数曲线图
详细各频率点天线系数联系EUTTEST获取

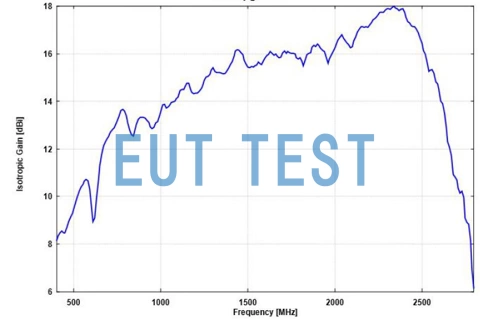

各向同性增益曲线图
选件 PDG 9211 简介:
BBHA 9120G 的体积非常庞大,我们建议客户采购额外的安装支架 PDG 9211 和三脚架 AM 9144 支撑,否则人为改变天线的极化及固定天线将变得非常困难。

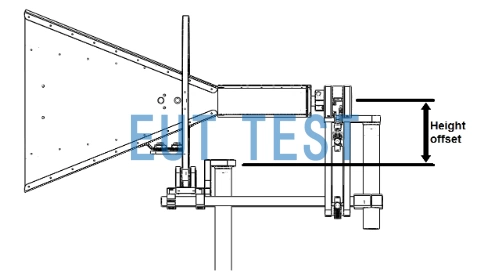

安装了选件 PDG 9211 的效果图
