简介:

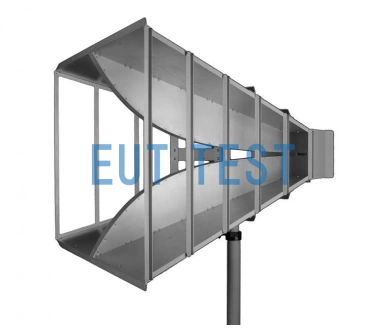

BBHA 9120 F 是一个由德国 Schwarzbeck 公司生产的线性极化2GHz双脊喇叭天线,它被授权由深圳EUTTEST代理销售,该天线可以在频率范围 0.2 GHz-2 GHz内用于EMC电磁兼容实验室客户进行RE接收和RS传输应用,特别适合GJB151B-2013的2GHz以下辐射发射和辐射抗扰度测试,我们提供了一个可选的7-16连接器可用于高功率输入测试应用。
BBHA 9120F 的输入连接器的接头如何选择?
1、选择 N型连接器时的最大输入功率:
- 1.5 kW @ 200 MHz
- 0.5 kW @ 2 GHz Max.
2、选择 7/16 连接器时的最大输入功率
- 3.5 kW @ 200 MHz
- 1.5 kW @ 2 GHz
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | BBHA 9120 F |
生产商 | 德国SCHWARZBECK |
中国区代理 | 深圳EUTTEST |
频率范围 | 0.2 GHz – 2 GHz |
极化 | 线性 |
模式类型 | 定向发射 |
材料 | 铝结构 |
最大功率 | 见图表 |
连接器 | N 母 7/16 可选的高功率连接器 |
阻抗 | 50 Ω |
长度 | 950 mm |
宽度 | 960 mm |
高度 | 680 mm |
重量 | 16 kg |
支架安装 | 中心支撑M12, M10 and 3/8″ 可使用 AM 9144 |
选件 | PDG 9211
|
技术参数相关曲线图:

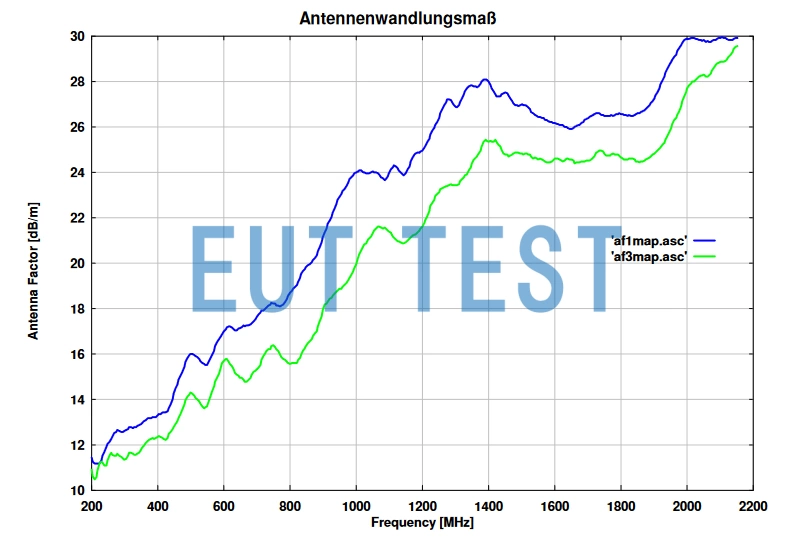

天线系数曲线图(1米和3米测试距离时)

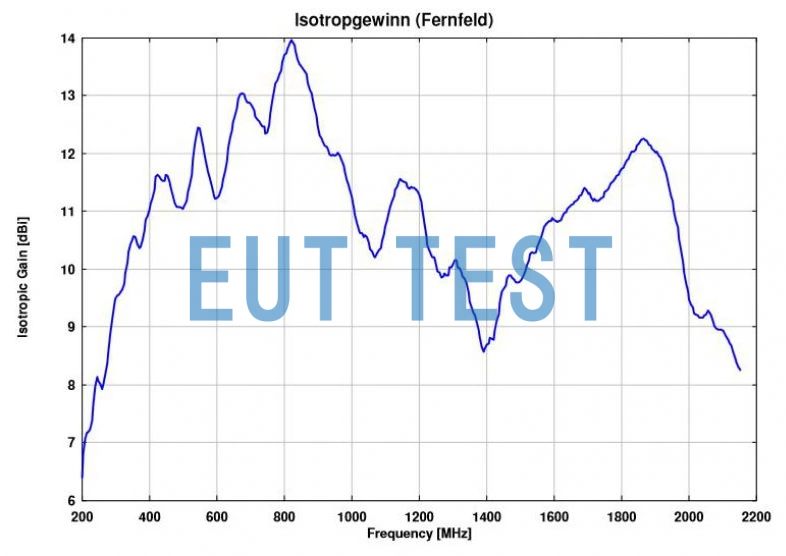

各向同性增益曲线图
选件 PDG 9211 简介:
BBHA 9120F 的体积非常庞大,我们建议客户采购额外的安装支架 PDG 9211 和三脚架 AM 9144 支撑,否则人为改变天线的极化及固定天线将变得非常困难。

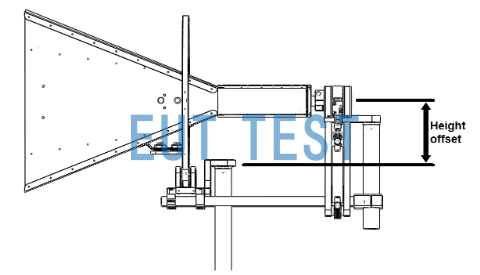

BBHA 9120F 安装了选件 PDG 9211 的效果图
