简介:
BBHA 9120 B 是来自德国 Schwarzbeck 公司生产的线性极化双脊喇叭天线,由深圳EUTTEST 代理销售和提供售后服务。对比BBHA 9120 A天线的参数来看,9120B 的可用频率拓展到了10 GHz,为您的测试需求提供更多选择。另外最大注入功率可达最大1000W,对于有大功率需求的测试也是可以选择的,最大功率根据不同的测试频率来确定。
主要技术参数:
<<<<提醒:左右滑动表格>>>>型号 | BBHA 9120 B |
生产厂家 | Schwarzbeck 德国 |
国内代理商 | 深圳EUTTEST |
产品名称 | 双脊喇叭天线 |
推荐的测试频率范围 | 1 GHz – 10 GHz |
可用的测试频率范围 | 1 GHz – 12 GHz |
极化 | 线性 |
模式类型 | 定向天线 |
材料 | 铝 |
最大功率 | 随频率变化,见下方功率图表 |
增益 | 2-20dBi |
连接器 | N |
阻抗 | 50 Ω |
长度 | 272 (482) mm |
宽度 | 182 mm |
高度 | 124 mm |
重量 | 1.3 kg |
支架安装 | 22 mm Tube |
技术图表:

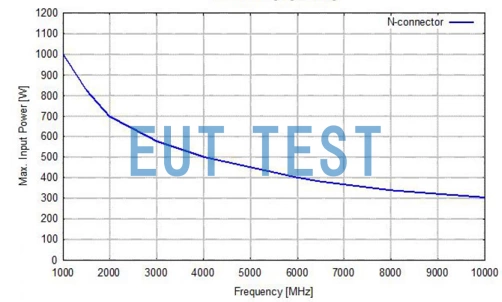

BBHA 9120B 天线的输入功率是随频率变化的,从下图可以看出,该天线在较低频段的1GHz时可以输入1000W的射频功率,但到了10GHz时只能输入不到300W的功率,请在使用前根据天线增益曲线图和天线功率曲线图进行计算确认是否满足测试需求。

随频率变化的最大输入功率
