简介:

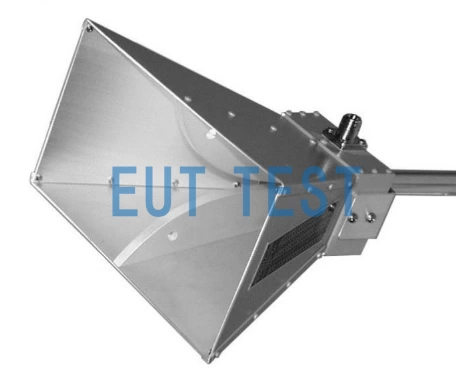

BBHA 9120 A 是由德国 Schwarzbeck 公司生产的线性极化双脊喇叭天线,由深圳EUTTEST代理销售和提供售后服务。该天线可用于频率范围为 800 MHz 至 5 (10) GHz的RE和RS测试,EMC测试人员可以在可用频率范围内的天线前端使用射频信号源或功率放大器注入高达200W 的射频功率。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | BBHA 9120 A |
生产厂家 | Schwarzbeck 德国 |
代理商 | 深圳EUTTEST |
产品名称 | 双脊喇叭天线 |
频率范围 | 1 GHz – 5 GHz |
可用频率范围 | 0.8 MHz – 10 GHz |
极化 | 线性 |
模式类型 | 定向天线 |
材料 | 铝 |
最大功率 | 见图表 |
连接器 | N |
阻抗 | 50 Ω |
长度 | 220 (408) mm |
宽度 | 245 mm |
高度 | 142 mm |
重量 | 1.3 kg |
支架安装 | 22 mm Tube |
BBHA 9120A 的技术参数图表:

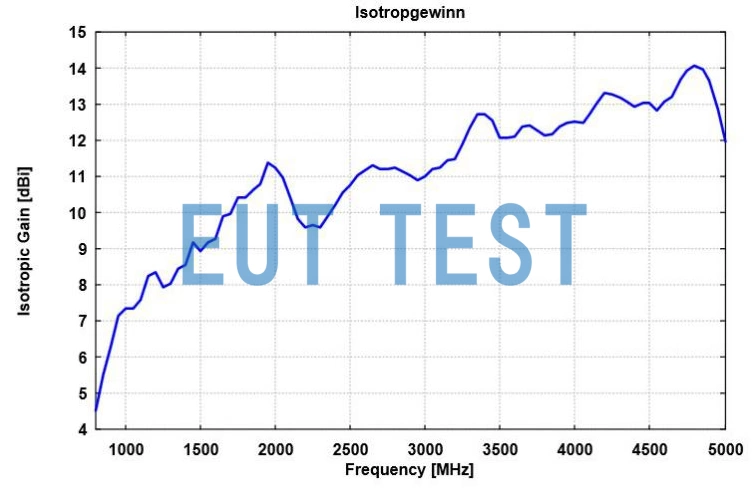

各向同性增益曲线图

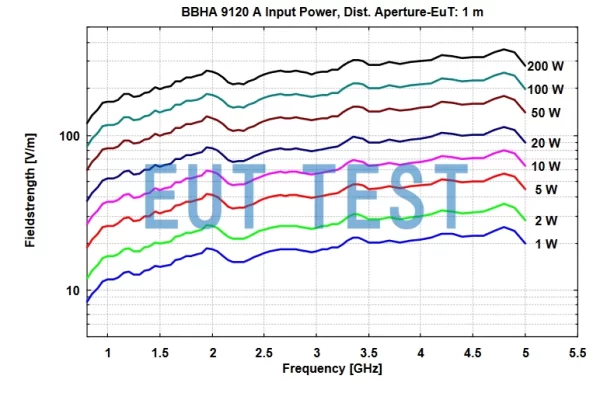

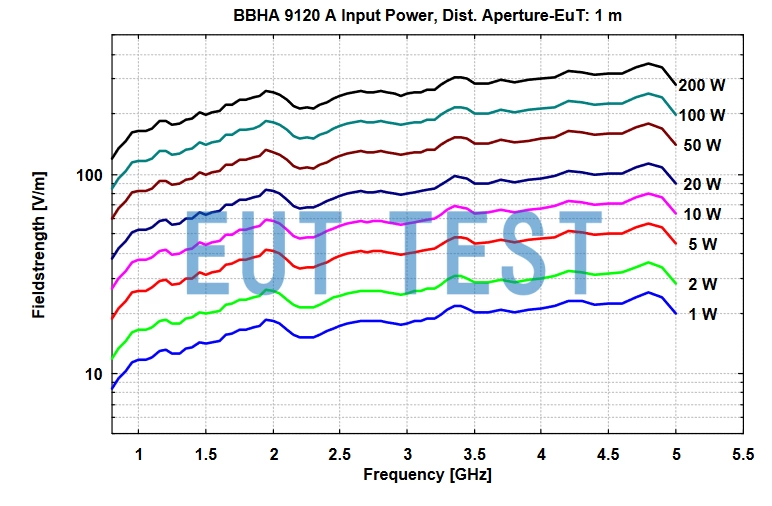

在1米测试距离时输入功率与产生的电场强度关系图
