简介:
BBA 9106 + VHBB 9124 是一个由巴伦和双锥振子组成的双锥天线,此天线由德国Schwarzbeck 生产并由深圳EUTTEST代理销售报价和售后服务。强烈建议汽车电子零部件公司的实验室和第三方实验室使用这组天线去完成 CISPR 25 和 GB/T 18655 要求的RE测试,这个双锥天线完全符合汽车电子的EMI测试要求,低端频率可以测试到20MHz,但是这个天线的天线 系数比较差,这是所有双锥天线所固有的问题,在绝大部分实验室做汽车电子EMI测试时,仅在30MHz-200MHz频率范围内使用这个CISPR25双锥天线。
技术参数:
<<<<提醒:左右滑动表格>>>>天线型号 | BBA 9106 + VHBB 9124 |
天线名称 | 双锥天线 |
制造商 | 施瓦兹贝科 |
代理商 | EUTTEST |
频率范围 | 30MHz – 300MHz |
天线系数 | 10-22dB |
天线增益 | -14dBi |
连接器 | 50欧姆N型 |
安装管 | 22mm直径,长度580mm |
振子总长度LE | 1.32m |
总重量 | 2.1公斤 |
适配器 | 可以配合 AM 9144 三脚架使用。 |
BBA 9106 和 VHBB 9124 的技术参数相关曲线图:

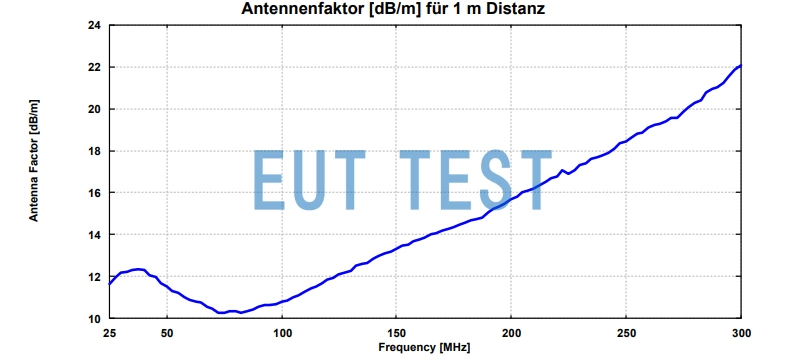

双锥天线在1米测试位置的天线系数曲线图
