简介：
AR 7715 是由美国AR-ASSOCIATED RESEARCH公司生产并由EUTTEST代理销售的高压绝缘测试仪，用于测试被测物的高压绝缘 – Hipot ，另外还有三种不同输出电压的型号可以选择：
- AR7705
- AR7710
- AR7720
详细各型号的输出电压参考下方技术参数图表。
测试人员根据测试电压选择四个不同型号其中之一即可开始进行AC高压绝缘测试或DC高压绝缘测试。 AR 7715 符合多个测试标准要求的高压绝缘测试允许您对产品的绝缘层应用高电压，以确保它在发生故障时能够限制电流。

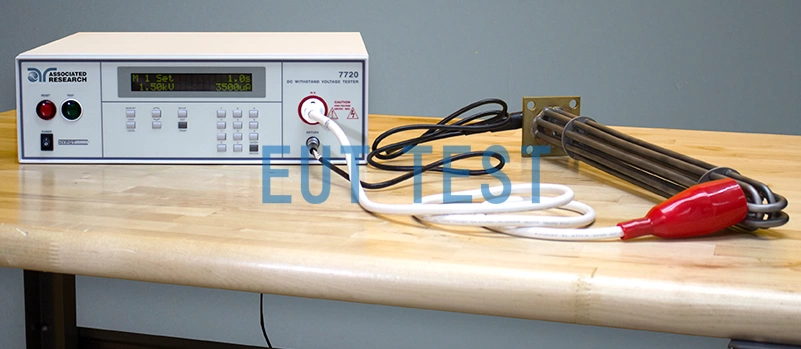

测试实物图
符合标准：
- IEC/UL 60601-1
- IEC/UL 60335-1
- IEC 60598-1
- IEC/UL 61010-1
- IEC/UL 60950-1
- UL 45A
- IEC 61851-1
- UL 2202
- UL 1598/CSA C22.2 No. 250.0-08
- BS EN 60204-1
- VDE 0884 11 或 17
- 如需要测试VDE 0884标准，您可能还需要采购 HT9464 、 HT9464M 、INS-1250-7K5
使用说明：

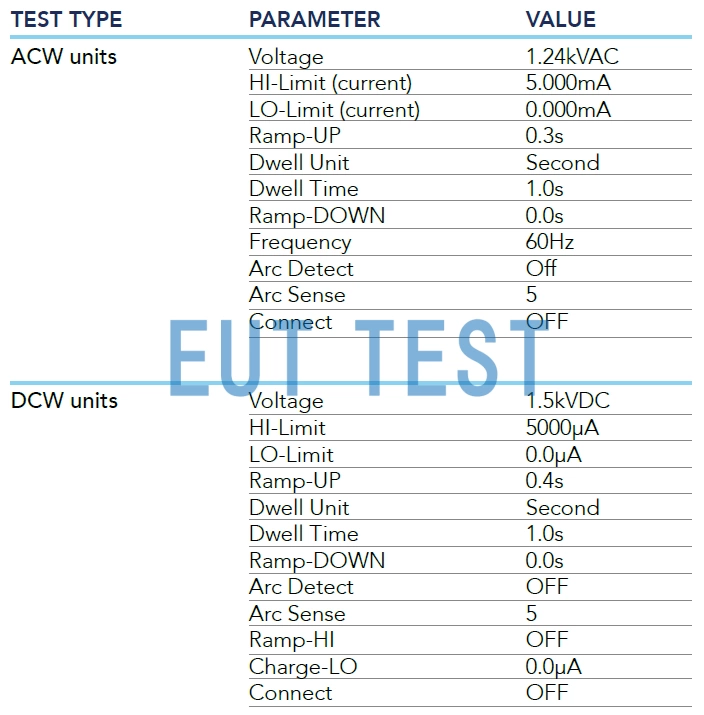

测试步骤1：通过前面板编辑测试参数
例如测试参数如下所示
通过前面板编辑测试参数
参数预览（根据AC和DC分开描述）

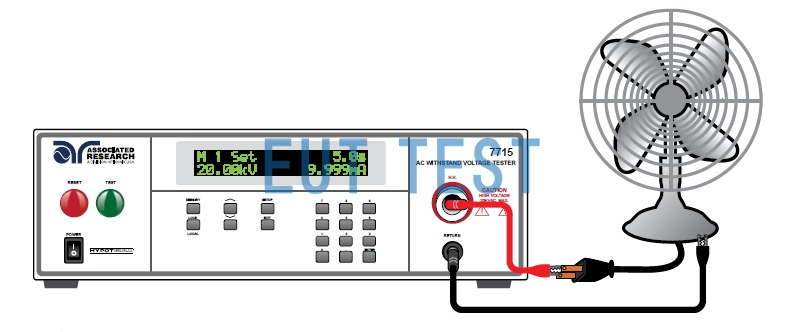

测试步骤2： 连接EUT进行测试，设备将给出测试结果
连接EUT进行测试，设备将给出测试结果
四种不同输出电压的 AR 高压绝缘测试仪技术参数：

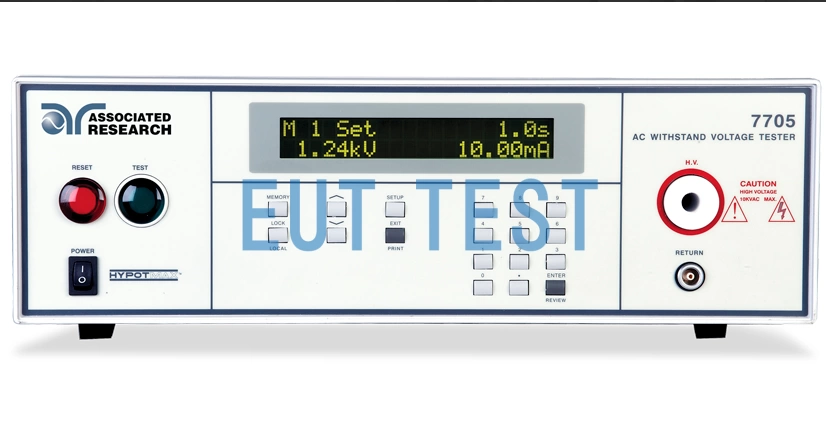

AR 7705 技术参数：
AR 7705
| 型号 | AR 7705 |
| 测试能力 | AC耐压测试 |
| 测试规格 | 交流高压 电压输出= 0.00-10.00kVAC 漏电流限值= 0.000-20.00mA 输出频率= 50 / 60Hz |
| 安全装置 | 安全联锁 SmartGFI ® |
| 生产力 | 电弧检测 校准警报® 50个记忆组可串联调用 密码控制防篡改前面板控制 PLC远程输入和输出 低电流检测 电子斜坡 |
| 自动化控制 | 提供RS-232 USB GPIB PLC I/O |
| 保修 | 保修3年，可免费延长到5年 |
| 产品测试标准 | IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 |
| 发货清单 | HypotMAX仪器 AR 7705 互锁连接器公头 输入电源电缆美国 12 kV高压引线5 FT 回流引线5 FT USB电缆 3U机架安装支架 3U机架安装手柄 机架安装手柄螺丝 保险丝 |
| 尺寸 | 16.93 x 5.24 x 15.75英寸（430 x 133 x 400毫米） |
| 包装尺寸 | 尺寸：23 x 22 x 11 重量：60磅（27.22千克） |
| 重量 | 28.9公斤（48.9磅） |
| 选件 | OPT 01-GPIB卡 |

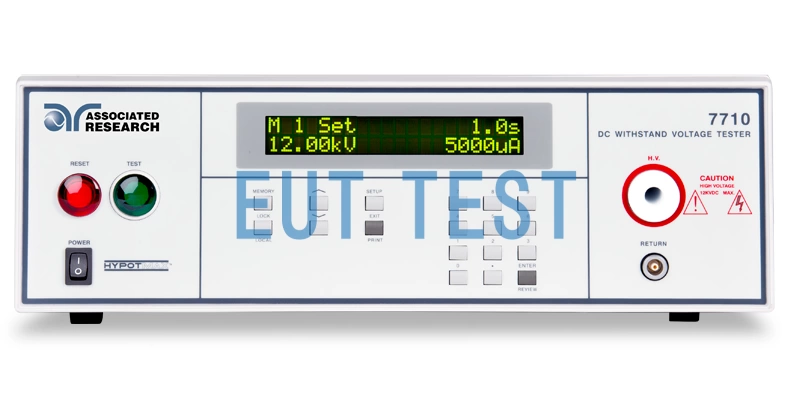

AR 7710 技术参数：
AR 7710
| 型号 | AR 7705 |
| 测试能力 | DC耐压测试 |
| 测试规格 | 直流高压 电压输出= 0.00-12.00kVDC 漏电流限值= 0.0µA–10.00mA 直流纹波≤5％纹波RMS，12kVDC @ 9999uA，阻性负载 |
| 安全装置 | 安全联锁 SmartGFI ® |
| 生产力 | 电弧检测 校准警报® 50个记忆组可串联调用 密码控制防篡改前面板控制 PLC远程输入和输出 低电流检测 电子斜坡 |
| 自动化控制 | 提供RS-232 USB GPIB PLC I/O |
| 保修 | 保修3年，可免费延长到5年 |
| 产品测试标准 | IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 |
| 发货清单 | HypotMAX仪器 AR 7705 互锁连接器公头 输入电源电缆美国 12 kV高压引线5 FT 回流引线5 FT USB电缆 3U机架安装支架 3U机架安装手柄 机架安装手柄螺丝 保险丝 |
| 尺寸 | 16.93 x 5.24 x 15.75英寸（430 x 133 x 400毫米） |
| 包装尺寸 | 尺寸：23 x 22 x 11 重量：60磅（27.22千克） |
| 重量 | 28.9公斤（48.9磅） |
| 选件 | OPT 01-GPIB卡 |

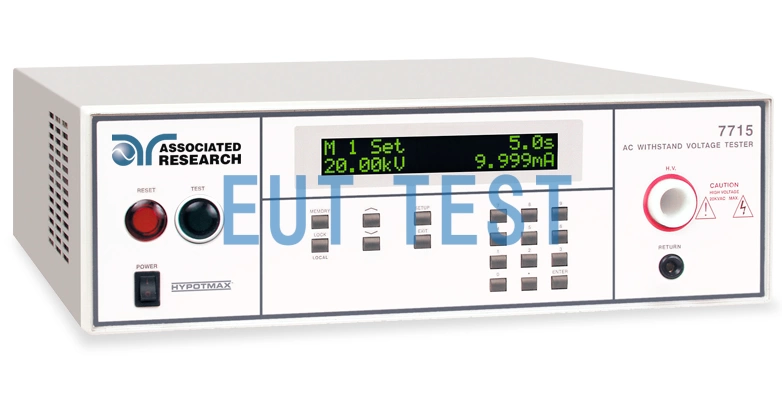

AR 7715 技术参数：
AR 7715
| 型号 | AR 7705 |
| 测试能力 | AC耐压测试 |
| 测试规格 | AC Hipot 输出= 0.00-20.00kVAC 漏电流限值= 0.000-10.00mA 输出频率= 50 / 60Hz |
| 安全装置 | 安全联锁 SmartGFI ® |
| 生产力 | 电弧检测 校准警报® 50个记忆组可串联调用 密码控制防篡改前面板控制 PLC远程输入和输出 低电流检测 电子斜坡 |
| 自动化控制 | 提供RS-232 USB GPIB PLC I/O |
| 保修 | 保修3年，可免费延长到5年 |
| 产品测试标准 | IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 |
| 发货清单 | HypotMAX仪器 AR 7705 互锁连接器公头 输入电源电缆美国 20 kV高压引线5 FT 回流引线5 FT USB电缆 3U机架安装支架 3U机架安装手柄 机架安装手柄螺丝 保险丝 |
| 尺寸 | 16.93 x 5.24 x 15.75英寸（430 x 133 x 400毫米） |
| 包装尺寸 | 尺寸：23 x 22 x 11 重量：60磅（27.22千克） |
| 重量 | 28.9公斤（48.9磅） |
| 选件 | OPT 01-GPIB卡 |

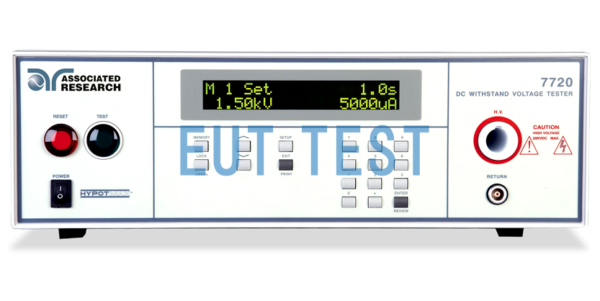

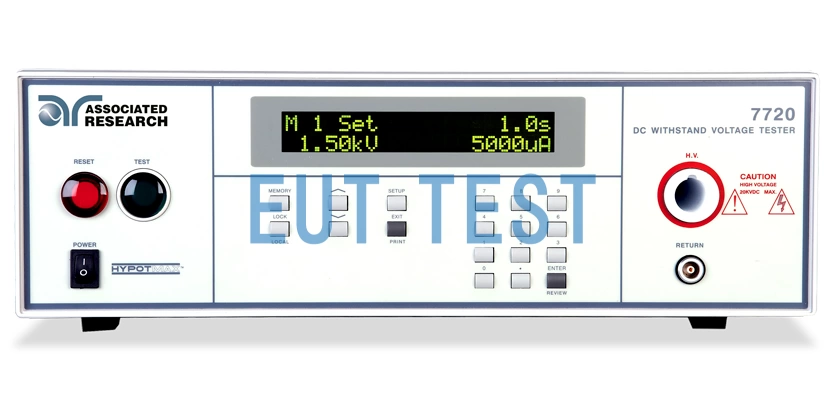

AR 7720 技术参数：
AR 7720
| 型号 | AR 7720 |
| 测试能力 | DC 耐压测试 |
| 测试规格 | 直流高压 电压输出= 0.00-20.00kVDC 漏电流限值= 0.0µA–5.000mA 直流纹波≤5％纹波RMS（在20kVDC下@ 4999uA，电阻负载） |
| 安全装置 | 安全联锁 SmartGFI ® |
| 生产力 | 电弧检测 校准警报® 50个记忆组可串联调用 密码控制防篡改前面板控制 PLC远程输入和输出 低电流检测 电子斜坡 |
| 自动化控制 | 提供RS-232 USB GPIB PLC I/O |
| 保修 | 保修3年，可免费延长到5年 |
| 产品测试标准 | IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 |
| 发货清单 | HypotMAX仪器 AR 7705 互锁连接器公头 输入电源电缆美国 20 kV高压引线5 FT 回流引线5 FT USB电缆 3U机架安装支架 3U机架安装手柄 机架安装手柄螺丝 保险丝 |
| 尺寸 | 16.93 x 5.24 x 15.75英寸（430 x 133 x 400毫米） |
| 包装尺寸 | 尺寸：23 x 22 x 11 重量：60磅（27.22千克） |
| 重量 | 28.9公斤（48.9磅） |
| 选件 | OPT 01-GPIB卡 |
