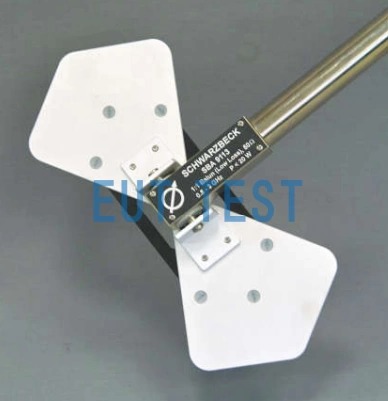

420NJ Schwarzbeck 测试福特汽车RI115的双锥天线

产品型号: 420NJ
产品分类: 汽车电子测试天线
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准:
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

420NJ 是由德国 Schwarzbeck 并授权由EUTTEST代理销售的汽车电子零部件抗扰度测试天线-测试福特汽车RI115的双锥天线,符合福特EMC测试标准 Ford EMC CS 2009 的 RI115 手持式发射机抗扰度测试项目要求;以及 ISO11452-9 标准的测试。420 NJ 的测试频率范围覆盖 360 MHz – 2.7 GHz。

如果您需要测试其他频率范围,请选择以下同类天线产品:

天线结构:

420NJ 只是双锥天线的元件部分,需要与以下天线巴伦搭配才能使用。

SBA 9113

SBA 9113 MINI

典型的运用范围:

420NJ 天线元件的典型应用是汽车行业、医疗、科学或航空航天环境中部件的抗扰度测试,对手持式发射机的抗扰度是一个重要课题。通常,EUT的表面被划分为网格宽度(例如10 厘米)。每个网格点在观察EUT工作状态的同时,均测试天线在两个正交极化与所需的场强度。典型的天线到EUT间距为 5 mm 或 50 mm,由天线元件的相应隔板提供。

420NJ 手持式发射机测试方法

手持式发射机测试方法

420 NJ 的技术参数:

<<<<提醒:左右滑动表格>>>>
型号420NJ
天线名称手持式发射机抗扰度测试天线
制造商施瓦兹贝科
代理商深圳EUTTEST
测试频率范围360MHz-2.7GHz
阻抗50Ω
最大输入功率20W
产生的场强查看下方曲线图数据
重量135g
天线尺寸240mm*109mm
可选的巴伦SBA 9113

SBA 9113 MINI

Opt: Spacer 50 : 标准要求的50mm测试距离定位装置

<<<<提醒:左右滑动表格>>>>

技术参数相关曲线图:

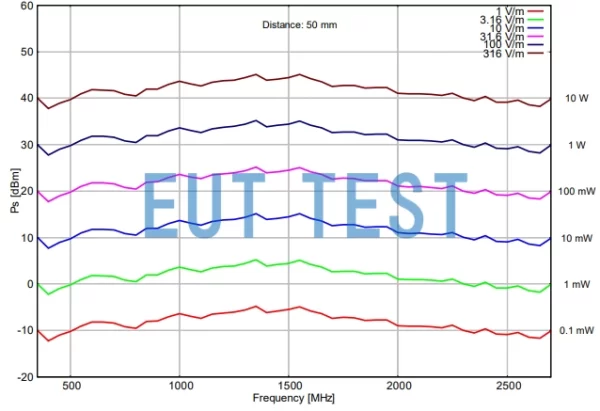

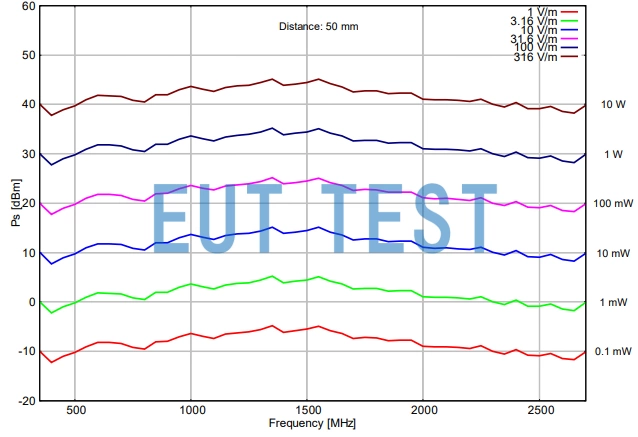

420NJ 输入功率与输出电场强度的关系图

输入功率与输出电场强度的关系图
